Заглушка ст фланцевая Ду150 Ру16 АТК 24.200.02.90
АРТ: 027-1324

Заглушка ст фланцевая Ду150 Ру16 АТК 24.200.02.90

АРТ: 027-1324
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Газоснабжение / Отопление / Теплоснабжение
Давление, бар
16
Промдеталь Промдеталь Бренд Промдеталь
Описание

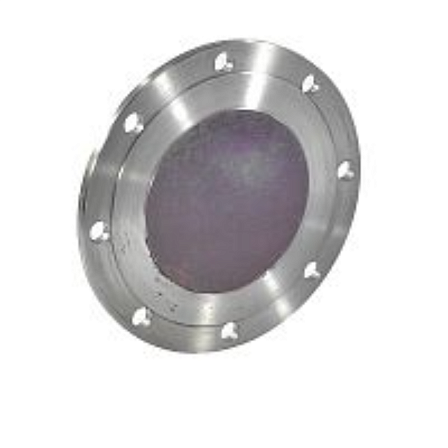

Заглушка стальная фланцевая Ду150 Ру16 АТК 24.200.02-90 предназначена для герметичного закрытия фланцевого окончания трубопровода с условным проходом 150 мм и условным давлением 1,6 МПа (16 кгс/см²). Изделие выполнено в виде глухой фланцевой детали с крепёжными отверстиями; наружный диаметр составляет 280 мм.

Назначение. Заглушка применяется для перекрытия неиспользуемых ответвлений, торцов трубопроводов, штуцеров и фланцевых присоединений. Установка выполняется болтовым или шпилечным соединением через уплотнительную прокладку.

Тип и присоединение. Деталь относится к стальным фланцевым заглушкам исполнения 1 по АТК 24.200.02-90. Уплотнительная поверхность выполнена с соединительным выступом. Присоединение — фланцевое, круглое.

Основные параметры.

  • условный проход — Ду150;
  • условное давление — Ру16, или 1,6 МПа;
  • наружный диаметр — 280 мм;
  • диаметр расположения крепёжных отверстий — 240 мм;
  • диаметр уплотнительной поверхности — 212 мм;
  • диаметр проходной части — 142 мм;
  • толщина заглушки — 18 мм;
  • высота соединительного выступа — 3 мм;
  • количество крепёжных отверстий — 8;
  • диаметр отверстий под крепёж — 22 мм;
  • номинальный диаметр болтов или шпилек — М20;
  • масса — не более 7,1 кг.

Размеры приведены для заглушки Ду150 на Ру16 по исполнению 1 АТК 24.200.02-90.

Материал и покрытие. Заглушка изготовлена из стали. Марка стали в указанном наименовании не приведена, поэтому её необходимо определять по паспорту или маркировке конкретной поставки. Для данного типоразмера в продаже встречаются исполнения из стали 20 и стали 09Г2С. Покрытие — без покрытия.

Условия применения. АТК 24.200.02-90 распространяется на стальные фланцевые заглушки для трубопроводов химической, нефтеперерабатывающей, нефтехимической, газовой и нефтяной промышленности. Температурные условия и совместимость с рабочей средой определяются выбранной маркой стали, прокладочным материалом и параметрами трубопроводной системы.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Газоснабжение / Отопление / Теплоснабжение
Давление, бар
16
Количество в упаковке
1шт
Гарантия
1 год
Цвет
Без цвета
Артикул
027-1324
Материал
Стальные
Объём одной штуки, м³
0.00156
Диаметр мм, дюйм
150
Количество крепежных отверстий, шт
8
Вес (кг)
7.06
Длина (мм)
279
Ширина (мм)
279
Высота (мм)
20
Дата доставки в ваш город
Документация
паспорт на заглушки Техкомплект.pdf
234.49Кб
сертификат соответствия на заглушки Техкомплект.pdf
241.6Кб
