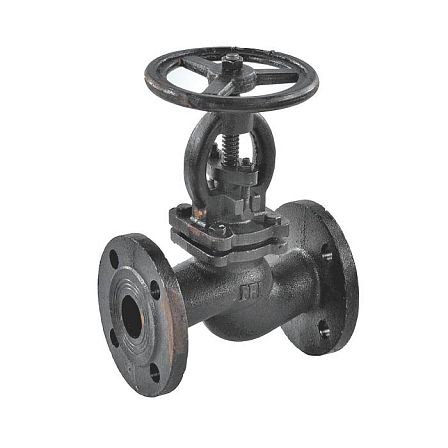

Клапан запорный Китай 15кч16нж Ду50 Ру25 фланцевый чугунный
- Описание
- Характеристики
- Документация Аналогичные товары
Клапан запорный чугунный 15кч16нж Ду50 Ру25 предназначен для перекрытия потока воды или пара в трубопроводах. Изделие имеет фланцевое присоединение, ручное управление маховиком, условный проход 50 мм и номинальное давление 2,5 МПа (25 бар).
Назначение
Клапан применяется в качестве запорной трубопроводной арматуры. Рабочие среды — вода и пар. Арматура рассчитана на работу в системах водоснабжения, отопления, тепловых пунктах и других трубопроводах с параметрами, соответствующими характеристикам клапана.
Основные параметры
- Таблица фигур: 15кч16нж.
- Условный проход: Ду50 (DN 50).
- Номинальное давление: Ру25 (PN 25), или 2,5 МПа.
- Исполнение: проходной запорный клапан.
- Тип присоединения: фланцевый.
- Управление: ручное, маховиком.
- Материал корпуса: чугун.
Клапан предназначен для монтажа между ответными фланцами трубопровода Ду50 на давление Ру25.
Рабочие условия
Для исполнения китайского производства указывается предельная температура рабочей среды до +200 °С. В паспортах на клапаны 15кч16нж китайского изготовления также встречается исполнение для воды и пара с температурой до +300 °С; допустимую температуру конкретного изделия следует принимать по маркировке и паспорту поставляемой партии.
Габаритные размеры
- Строительная длина L: 230 мм.
- Наружный диаметр фланца D: 160 мм.
- Диаметр расположения крепежных отверстий D1: 125 мм.
- Количество крепежных отверстий: 4.
- Диаметр отверстий: 18 мм.
- Высота H: до 321 мм.
Исполнение Ду50 Ру25 предусматривает фланцевое соединение с четырьмя отверстиями диаметром 18 мм.
Дополнительные сведения
Давление гидравлического испытания составляет 4,0 МПа. В паспорте изделия указан класс герметичности затвора C, испытательная среда — вода. Масса клапана для исполнения Ду50 может составлять около 12,8–13,7 кг в зависимости от партии и изготовителя.
