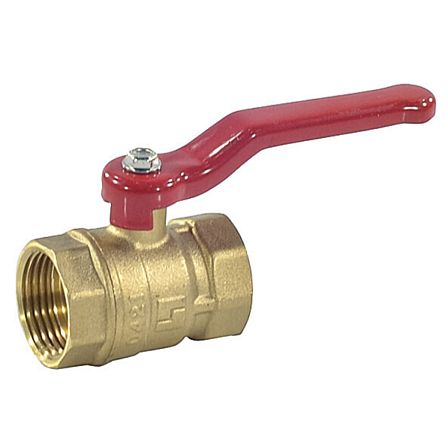

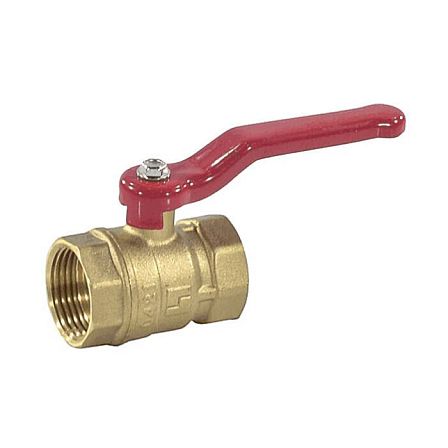

Кран шаровой SantechSystems 11б27п1, Ду40 Ру16, м/м, с рычагом, латунный
АРТ: 107-3793

Кран шаровой SantechSystems 11б27п1, Ду40 Ру16, м/м, с рычагом, латунный

АРТ: 107-3793
Краткие характеристики
Все характеристики
Страна производства
КИТАЙ
Класс товара
Промышленные
Область применения
Водоснабжение / Отопление / Теплоснабжение
Тип управления
Ручка - рычаг
Описание

Шаровой латунный кран SantechSystems 11б27п1 Ду40 Ру16 с муфтовым соединением м/м и ручным рычагом предназначен для перекрытия потока в системах холодного и горячего водоснабжения, отопления и хозяйственно-питьевого водоснабжения. Условный проход — DN 40, присоединительная резьба — 1 1/2, номинальное давление — PN 16.

Назначение

Кран применяется как запорная арматура на трубопроводах. Конструкция предусматривает только два рабочих положения: полностью открыто или полностью закрыто. Использование изделия для регулирования расхода рабочей среды не допускается.

Присоединение и проход

Исполнение м/м означает наличие внутренней резьбы с обеих сторон корпуса. Присоединительный размер — 1 1/2. Тип прохода — стандартный. Кран устанавливается на трубопровод в произвольном положении.

Рабочие параметры
  • Условный проход: DN 40.
  • Номинальное давление: PN 16, до 16 бар.
  • Температура рабочей среды: от −10 до +90 °C.
  • Кратковременно допустимая температура: до +120 °C.
  • Температура окружающей среды: от −20 до +60 °C.
  • Класс герметичности затвора: А по ГОСТ Р 54808-2011.

Параметры эксплуатации должны соответствовать указанным значениям давления и температуры.

Конструкция и материалы

Корпус и муфты изготовлены из латуни HPb58-2A. Запорный шар и шток выполнены из стали с антикоррозионным покрытием. Уплотнение шара — PTFE, уплотнение штока — EPDM. Ручка-рычаг изготовлена из алюминиевого сплава; крепежный винт — стальной.

Рабочие среды

Кран предназначен для систем водоснабжения и отопления. В техническом паспорте также указаны вода, пар, природный газ и самосмазывающиеся жидкости в пределах установленных рабочих параметров. Не рекомендуется применять изделие на средах с абразивными включениями.

Габариты и масса
  • Резьба: 1 1/2.
  • Размер L: 80 мм.
  • Размер H: 72,5 мм.
  • Размер l: 158 мм.
  • Размер S: 53 мм.
  • Масса: 0,762 кг.

Размеры приведены для исполнения Ду40 Ру16 м/м с ручкой-рычагом.

Эксплуатация и монтаж

Кран является необслуживаемым. Средний ресурс составляет 25 000 циклов, средний срок службы — 25 лет. Монтаж выполняют при отсутствии давления в трубопроводе и при полностью открытом положении крана. Максимально допустимое усилие при вкручивании для DN 40 — 190 Н·м.

Характеристики
Страна производства
КИТАЙ
Класс товара
Промышленные
Область применения
Водоснабжение / Отопление / Теплоснабжение
Тип управления
Ручка - рычаг
Тип
Прямой
С американкой
Нет
Корпус
Неразборный
Проход
Стандартнопроходные (неполнопроходные)
Материал
Латунные
Диаметр, (мм, дюйм)
40 (1 1/2)
Давление, бар
16
Максимальная рабочая температура t max, °C
+90
Присоединение
Резьбы внутренние
Количество в упаковке
12шт
Возможность установки автоматического привода
Нет
Гарантия
1 год
Цвет
Красные
Артикул
107-3793
Объём одной штуки, м³
0.0011
Вес (кг)
0.795
Длина (мм)
100
Ширина (мм)
180
Высота (мм)
61
Дата доставки в ваш город
Документация
Сертификат соответствия_Кран шаровой латунь 11б27п1 Ду 40 Ру16 ВР рычаг стальной шар SantechSystems.pdf
85.14Кб
Паспорт_Кран шаровой латунь 11б27п1 Ду 40 Ру16 ВР рычаг стальной шар SantechSystems.pdf
235.73Кб
Гигиенический сертификат_Кран шаровой латунь 11б27п1 Ду 40 Ру16 ВР рычаг стальной шар SantechSystems.pdf
96.69Кб
