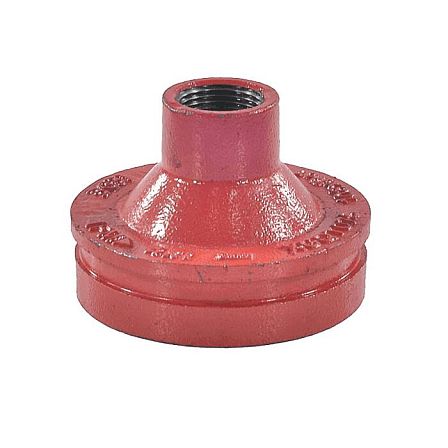

Переход резьб п/муфту XGQT07S Ду50х40(Дн60х1 1/2") грувлок LEDE
АРТ: 016-1453

Переход резьб п/муфту XGQT07S Ду50х40(Дн60х1 1/2") грувлок LEDE

АРТ: 016-1453
Краткие характеристики
Все характеристики
Страна производства
КИТАЙ
Класс товара
Промышленные
Область применения
Водоснабжение / Отопление / Пожаротушение / Теплоснабжение
Количество в упаковке
70шт

Товар не поставляется

  • Описание
  • Характеристики
  • Документация
Описание

Переход резьбовой под муфту грувлок LEDE XGQT07S предназначен для перехода с трубопровода Ду50 с наружным диаметром 60,3 мм на резьбовое присоединение Ду40 (1 1/2). Фитинг имеет грувлочное присоединение под муфту, рабочее давление Ру16 и строительную длину 64 мм.

Назначение
Переход применяется для изменения условного прохода трубопровода и подключения резьбового участка к линии с грувлочным соединением. Деталь используется в системах технического водоснабжения, пожаротушения, а также для пара и нейтральных сред.

Конструкция и присоединение
Модель XGQT07S представляет собой концентрический переход с пазом под грувлочную муфту со стороны трубопровода Ду50 и резьбовым выходом Ду40. Грувлочное соединение формируется совместно с муфтой, уплотнительной прокладкой и крепежом, приобретаемыми отдельно, если они не предусмотрены комплектацией системы.

Размеры

  • Условный проход: Ду50×40;
  • Наружные диаметры присоединяемых участков: 60,3×48,3 мм;
  • Размер в дюймах: 2×1 1/2;
  • Строительная длина E–E: 64 мм;
  • Диаметр резьбового присоединения: 1 1/2.

Рабочие параметры
Номинальное давление перехода — Ру16, или 16 бар. При подборе необходимо учитывать параметры трубопровода, рабочую среду, температуру, тип уплотнения и допустимые характеристики используемой грувлочной муфты.

Материал и покрытие
Корпус выполнен из ковкого чугуна. Наружная поверхность имеет эпоксидное порошковое покрытие, предназначенное для защиты материала корпуса при эксплуатации в трубопроводных системах.

Дополнительные характеристики

  • Модель: XGQT07S;
  • Тип фитинга: резьбовой переход под грувлочную муфту;
  • Система соединения: грувлок;
  • Масса: 0,58 кг;
  • Страна производства: Китай.
Характеристики
Страна производства
КИТАЙ
Класс товара
Промышленные
Область применения
Водоснабжение / Отопление / Пожаротушение / Теплоснабжение
Количество в упаковке
70шт
Артикул
016-1453
Объём одной штуки, м³
0.00039
Диаметр мм, дюйм
60х1 1/2
Вес (кг)
0.592
Длина (мм)
77
Ширина (мм)
77
Высота (мм)
65
Дата доставки в ваш город
Документация
Паспорт_Переход резьбовой под муфту грувлок XGQT07S Ду50х40 (Дн60х1 1-2) Ру16 LEDE.pdf
146.05Кб
Пожарный сертификат_приложение№1.pdf
1.49Мб

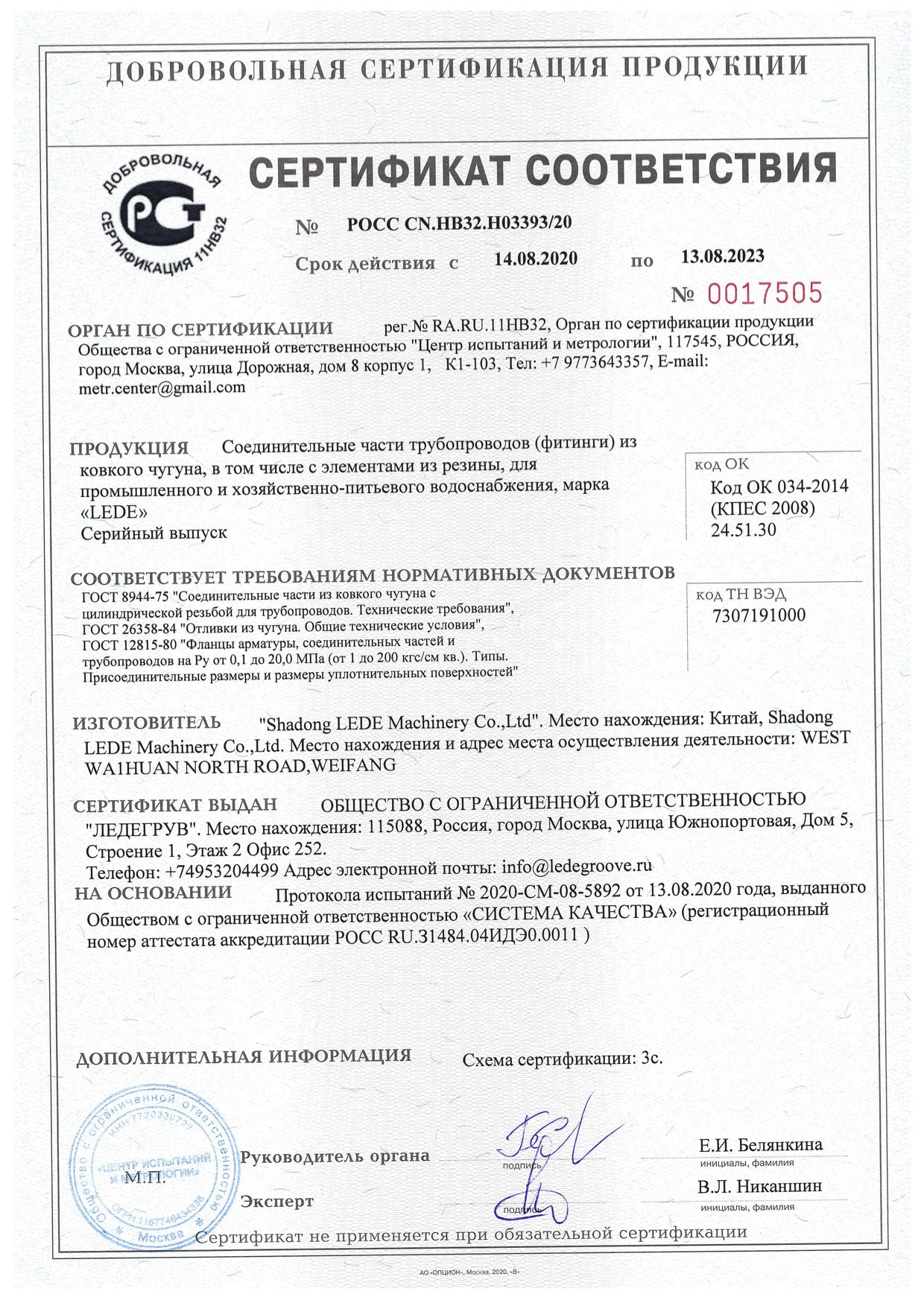

серификат LEDE фитинг.jpeg
417.83Кб
Отказное письмо чуг фитинг Fittex, хомуты, фитинг Lede.pdf
64.11Кб
