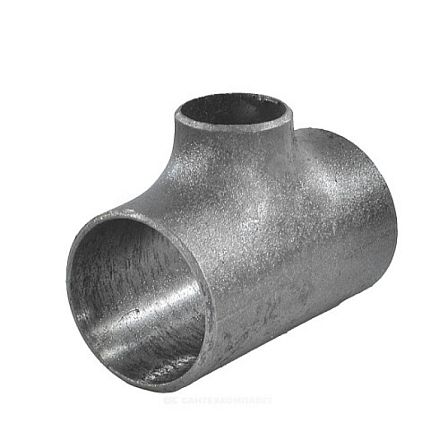

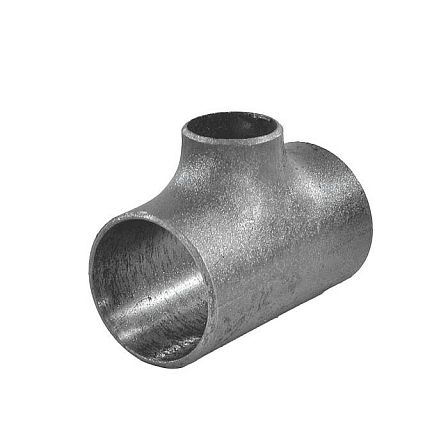

Тройник ст перех Дн219х108-6,0х5 (Ду200х100) п/привар Китай
АРТ: 127-9628

Тройник ст перех Дн219х108-6,0х5 (Ду200х100) п/привар Китай

АРТ: 127-9628
Краткие характеристики
Все характеристики
Страна производства
КИТАЙ
Класс товара
Промышленные
Область применения
Водоснабжение / Газоснабжение / Отопление / Теплоснабжение
Количество в упаковке
1шт
Без бренда Без бренда Бренд Без бренда
Описание

Тройник стальной переходной Дн 219х6,0–108х5,0 (Ду 200х100) предназначен для устройства ответвления трубопровода меньшего диаметра от основной линии. Деталь выполнена из стали, имеет приварное присоединение, переходную конструкцию и поставляется без защитного покрытия.

Назначение
Тройник применяется для соединения трубопроводов с основным условным проходом Ду 200 и ответвлением Ду 100. Конструкция формирует боковое ответвление под углом 90° к оси магистральной трубы. Резюме: изделие используется для изменения схемы стального трубопровода с переходом на меньший диаметр.

Присоединительные размеры

  • наружный диаметр основной линии — 219 мм;
  • толщина стенки основной линии — 6,0 мм;
  • наружный диаметр ответвления — 108 мм;
  • толщина стенки ответвления — 5,0 мм;
  • условные проходы — Ду 200х100.

Размерное обозначение изделия: Дн 219х6,0–108х5,0. Резюме: тройник предназначен для соединения труб с наружными диаметрами 219 и 108 мм.

Конструкция и способ монтажа
Тройник переходной, исполнение 2, с концами под сварку. Монтаж выполняется приваркой по торцам основной линии и горловины ответвления. Резьбовые и фланцевые соединения конструкцией не предусмотрены. Резюме: деталь устанавливается в неразъемные сварные соединения трубопровода.

Материал и покрытие
Корпус изготовлен из стали. Исполнение — бесшовное, без покрытия. Страна происхождения — Китай. Резюме: изделие поставляется в неоцинкованном стальном исполнении.

Нормативные параметры
Тройник соответствует типоразмеру переходных стальных тройников по ГОСТ 17376-2001. Заявленное номинальное давление — Ру 16. Резюме: деталь рассчитана на применение в трубопроводных системах с параметрами, соответствующими Ру 16.

Характеристики
Страна производства
КИТАЙ
Класс товара
Промышленные
Область применения
Водоснабжение / Газоснабжение / Отопление / Теплоснабжение
Количество в упаковке
1шт
Гарантия
1 год
Цвет
Серые
Артикул
127-9628
Бесшовная
Нет
Марка стали
ст3
Толщина стенки, мм
6х5
Объём одной штуки, м³
0.01752
Диаметр мм, дюйм
219х108х219
Вес (кг)
10.404
Длина (мм)
320
Ширина (мм)
219
Высота (мм)
250
