Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Клапаны обратные \ Клапан обратный двухстворчатый Benarmo Ду 150 Ру 16 межфланцевый корпус чугунный, створки чугун 019-2314
-30%

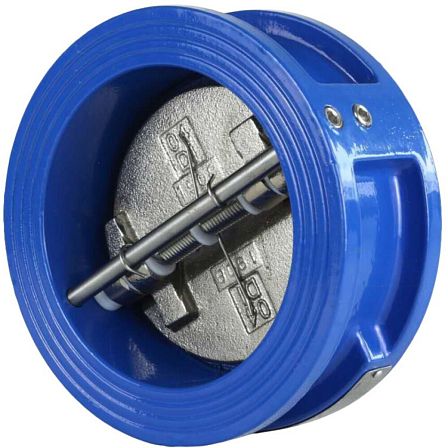

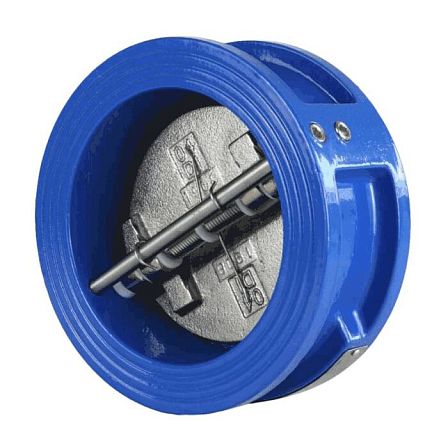

Клапан обратный двухстворчатый Benarmo Ду 150 Ру 16 межфланцевый корпус чугунный, створки чугун 019-2314
АРТ: 019-2314
-30%

Клапан обратный двухстворчатый Benarmo Ду 150 Ру 16 межфланцевый корпус чугунный, створки чугун 019-2314

АРТ: 019-2314
Краткие характеристики
Все характеристики
Страна производства
КИТАЙ
Класс товара
Промышленные
Область применения
Водоснабжение / Отопление / Теплоснабжение
Тип
Двухстворчатый
Benarmo Benarmo Бренд Benarmo

Товар не поставляется

Описание

Клапан обратный Benarmo Ду150 — двухстворчатое межфланцевое устройство для предотвращения обратного потока воды и неагрессивных жидкостей в трубопроводе. Корпус и створки выполнены из чугуна; номинальное давление — Ру10/16, диапазон рабочей температуры — от −30 до +150 °C.

Назначение. Клапан устанавливается в трубопроводных системах для автоматического перекрытия проходного сечения при изменении направления потока. Изделие не относится к запорной арматуре и не предназначено для ручного перекрытия трубопровода.

Конструкция и принцип работы. Клапан имеет кольцевой корпус и две полукруглые подпружиненные створки, закреплённые на центральной оси. При движении среды в рабочем направлении створки открываются; при обратном потоке они закрываются и прижимаются к седлу пружиной. Уплотнение седла выполнено из EPDM.

Основные технические характеристики.

  • Тип: обратный двухстворчатый.
  • Номинальный диаметр: Ду150.
  • Номинальное давление: Ру10/16, до 1,6 МПа (16 бар).
  • Тип присоединения: межфланцевый.
  • Рабочая температура: от −30 до +150 °C.
  • Давление открытия створок: 0,5 кгс/см².
  • Рабочие среды: вода, неагрессивные жидкости, морская вода.

Материалы деталей. Корпус изготовлен из серого чугуна GG25. Створки — из ковкого чугуна GGG40 с защитным никелевым покрытием. Пружина выполнена из нержавеющей стали S304, ось и стопорный штифт — из нержавеющей стали S416. Уплотнения корпуса и пружины изготовлены из PTFE, уплотнение седла — из EPDM.

Габариты и масса. Строительная длина клапана составляет 76 мм. Габаритные размеры без упаковки — 218 × 76 × 218 мм. Масса изделия — около 7,5 кг.

Монтаж. Клапан монтируется между фланцами трубопровода с применением уплотнительных прокладок. Допускается установка на горизонтальных, вертикальных и наклонных участках. На горизонтальном трубопроводе ось клапана должна располагаться вертикально; на вертикальном участке для Ду150 клапан устанавливают при направлении потока снизу вверх.

Эксплуатация. Перед установкой трубопровод необходимо очистить и промыть. Эксплуатация допускается только в пределах указанных значений давления и температуры. Работы по устранению неисправностей выполняют после снятия давления в трубопроводе.

Характеристики
Страна производства
КИТАЙ
Класс товара
Промышленные
Область применения
Водоснабжение / Отопление / Теплоснабжение
Тип
Двухстворчатый
Установка
Универсальная
Уплотнение
PTFE
Материал
Чугунные
Диаметр, (мм, дюйм)
150 (6)
Давление, бар
10/16
Максимальная рабочая температура t max, °C
+150
Присоединение
Межфланцевые
Количество в упаковке
1шт
Возможность установки автоматического привода
Нет
Гарантия
2 года
Цвет
Синие
Артикул
019-2314
Объём одной штуки, м³
0.00361
Рабочая температура, C°
От -30 до +150 °C
Вес (кг)
7.823
Длина (мм)
218
Ширина (мм)
218
Высота (мм)
76
Дата доставки в ваш город
Документация
Сертификат соответствия_Клапан обратный чугун 2-створ Ду 150 Ру10-16 Тмакс=150 оС межфл створки чугун Benarmo 2.pdf
87.47Кб
Паспорт_Клапан обратный чугун 2-створ Ду 150 Ру10-16 Тмакс=150 оС межфл створки чугун Benarmo 2.pdf
210.98Кб
Гигиенический сертификат_Клапан обратный, кран шаровый Benarmo.pdf
90.2Кб
