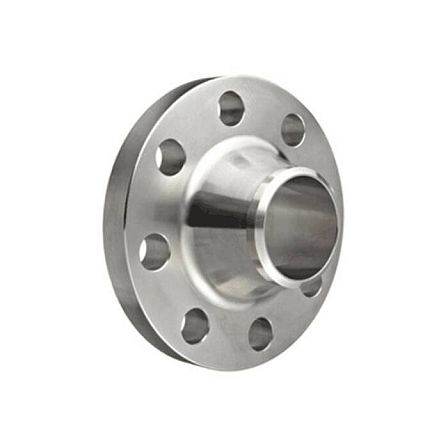

Фланец воротниковый нерж 150-10 11-1-B Китай
АРТ: 129-5868

Фланец воротниковый нерж 150-10 11-1-B Китай

АРТ: 129-5868
Краткие характеристики
Все характеристики
Страна производства
КИТАЙ
Класс товара
Промышленные
Область применения
Водоснабжение / Газоснабжение / Отопление / Теплоснабжение
Давление, бар
40
Без бренда Без бренда Бренд Без бренда

Товар не поставляется

Описание

Фланец воротниковый нержавеющий 150-10-11-1-B китайского производства предназначен для приварки встык к трубопроводу DN 150. Изделие рассчитано на номинальное давление PN 10, выполнено из нержавеющей стали AISI 304 (08Х18Н10), имеет исполнение уплотнительной поверхности B — соединительный выступ.

Конструкция и присоединение. Фланец относится к типу 11 по ГОСТ 33259-2015 — стальной приварной встык, или воротниковый. Присоединение к трубе выполняют сваркой по воротнику; разъемное соединение с ответным фланцем формируют болтовым крепежом и уплотнением.

Основные параметры.

  • номинальный диаметр DN (Ду): 150 мм;
  • номинальное давление PN (Ру): 10 бар;
  • тип фланца: 11, воротниковый;
  • ряд размеров: 1;
  • исполнение уплотнительной поверхности: B, соединительный выступ;
  • тип присоединения: под приварку встык;
  • материал: нержавеющая сталь AISI 304 / 08Х18Н10;
  • страна производства: Китай;
  • масса: 8,9 кг.

Параметры изделия соответствуют обозначению 150-10-11-1-B: DN 150, PN 10, тип 11, ряд 1 и исполнение B.

Крепежные отверстия. Во фланце предусмотрено 8 отверстий диаметром 22 мм. Количество и размер отверстий необходимо учитывать при подборе шпилек, болтов, гаек и ответного фланца.

Стандарт изготовления. Указанный фланец изготовлен по ГОСТ 33259-2015. Стандарт устанавливает конструкцию, размеры и общие технические требования к фланцам трубопроводов, арматуры и соединительных частей.

Совместимость при монтаже. Для установки требуется ответный фланец с DN 150, PN 10, соответствующим расположением восьми крепежных отверстий и совместимой уплотнительной поверхностью. Перед сваркой следует проверить наружный диаметр и толщину стенки присоединяемой трубы, а также соответствие материала условиям рабочей среды.

Характеристики
Страна производства
КИТАЙ
Класс товара
Промышленные
Область применения
Водоснабжение / Газоснабжение / Отопление / Теплоснабжение
Давление, бар
40
Количество в упаковке
1шт
Гарантия
1 год
Цвет
Без цвета
Артикул
129-5868
Материал
Нержавеющие
Объём одной штуки, м³
0.00172
Диаметр мм, дюйм
150
Количество крепежных отверстий, шт
8
Вес (кг)
8.9
Длина (мм)
280
Ширина (мм)
280
Высота (мм)
22
