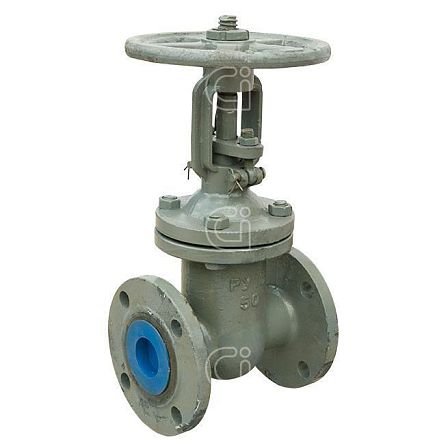

Задвижка Ci 30с41нж Ду 50 Ру 16, стальная , фланцевая, управление штурвал
- Описание
- Характеристики
- Документация Аналогичные товары Все размеры
Задвижка Ci аналог 30с41нж Ду50 Ру16, артикул D040-00229 — стальная клиновая запорная арматура с фланцевым присоединением и ручным управлением штурвалом. Условный проход — DN 50, номинальное давление — PN 16 (16 бар), рабочая температура среды — от −40 до +425 °C.
Назначение
Задвижка предназначена для перекрытия потока в трубопроводах систем водоснабжения, отопления, теплоснабжения, вентиляции и стационарного кондиционирования. Допускается применение для воды, пара и других жидких сред, неагрессивных к материалам деталей.
Конструкция и принцип работы
Изделие имеет клиновой запорный орган и выдвижной шпиндель. Вращение штурвала передаётся ходовой втулке, которая преобразует вращательное движение в поступательное перемещение шпинделя с клином. Клин открывает либо перекрывает проходное сечение трубопровода.
Задвижка применяется только как запорное устройство — для положений «открыто» и «закрыто». Использование для регулирования расхода рабочей среды не предусмотрено.
Основные технические характеристики
- Артикул: D040-00229;
- Тип: клиновая задвижка;
- Условный проход: DN 50;
- Номинальное давление: PN 16, 16 бар;
- Тип присоединения: фланцевый;
- Управление: ручное, штурвалом;
- Температура рабочей среды: от −40 до +425 °C;
- Класс герметичности: А по ГОСТ 9544-2015;
- Масса нетто: 15 кг.
Материалы основных деталей
- Корпус: литая сталь 35Л;
- Крышка: сталь 35Л;
- Клин: сталь 35Л;
- Шпиндель: коррозионностойкая сталь 20Х13;
- Маховик: сталь 35Л;
- Уплотнение: сталь.
Габаритные и присоединительные размеры
- Строительная длина L: 180 мм;
- Высота H: 285 мм;
- Высота в открытом положении H1: 360 мм;
- Диаметр маховика D0: 176 мм;
- Присоединительные отверстия: 4 × 18 мм.
Условия монтажа
Задвижку устанавливают на трубопровод с условным проходом DN 50 и фланцевым соединением, рассчитанным на давление PN 16. Перед монтажом необходимо проверить соответствие рабочей среды, температуры и давления параметрам арматуры.
