Угольник 3/4" в-н никелир. STI
АРТ: 00000000768

Угольник 3/4" в-н никелир. STI

АРТ: 00000000768
Краткие характеристики
Все характеристики
Страна производства
КИТАЙ
Класс товара
Бытовые
Область применения
Водоснабжение / Отопление / Пневматика / Теплоснабжение
Количество в упаковке
10шт
Описание

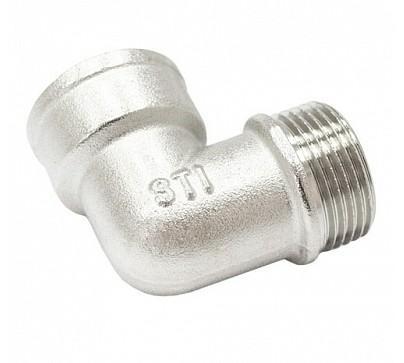

Угольник STI 3/4 В-Н никелированный — резьбовой латунный фитинг для изменения направления трубопровода на 90°. Изделие имеет внутреннюю и наружную цилиндрическую трубную резьбу G 3/4, номинальный проход Ду20 и рассчитано на давление Ру16.

Назначение

Угольник применяется для соединения элементов трубопровода под прямым углом. Конструкция с внутренней и наружной резьбой позволяет соединять фитинги, запорную арматуру и другие резьбовые компоненты без использования отдельного ниппеля. Итог — формирование углового резьбового соединения 3/4.

Конструкция и присоединение

Фитинг выполнен в Г-образной форме с поворотом потока на 90°. С одной стороны расположена внутренняя резьба, с другой — наружная; размер обеих резьб составляет 3/4. Резьба цилиндрическая трубная, с дюймовой маркировкой.

Материал и покрытие

Корпус изготовлен из латуни и имеет никелированное покрытие. Материал изделия — никелированная латунь. Покрытие нанесено на наружные поверхности фитинга.

Технические характеристики

  • Тип: угольник резьбовой;
  • Бренд: STI;
  • Артикул производителя: D270-05015 / 0000000768;
  • Номинальный диаметр: Ду20;
  • Размер резьбы: 3/4 × 3/4;
  • Тип резьбы: внутренняя / наружная, ВР/НР;
  • Угол поворота: 90°;
  • Материал: латунь никелированная;
  • Номинальное давление: Ру16;
  • Масса изделия: около 0,078 кг.

Монтаж

Соединение выполняется накручиванием фитинга на ответные резьбовые части трубопровода или арматуры. Для герметизации резьбового соединения следует применять подходящий уплотнительный материал. Итог — резьбовое соединение с изменением направления линии на 90°.

Характеристики
Страна производства
КИТАЙ
Класс товара
Бытовые
Область применения
Водоснабжение / Отопление / Пневматика / Теплоснабжение
Количество в упаковке
10шт
Гарантия
7 лет
Цвет
Серые
Артикул
00000000768
Материал
Латунные
Внешнее покрытие
Никель
Тип резьбы
Внутренние - наружные резьбы
Объём одной штуки, м³
0.00006
Угол, °C
90
Диаметр мм, дюйм
3/4
Вес (кг)
0.78
Длина (мм)
50
Ширина (мм)
40
Высота (мм)
30
Дата доставки в ваш город
Документация
отказное_письмо__.pdf
165.81Кб
паспорт_лат.фитинги.pdf
279.96Кб
