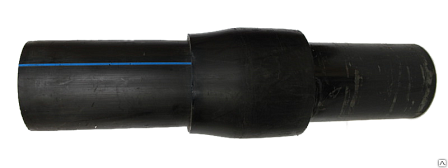

Переход пэ/сталь НСПС 75х76 ВОДА SDR 21
- Описание
- Характеристики
- Документация Аналогичные товары
Переход ПЭ/сталь НСПС 75х76 ВОДА SDR 21 — неразъёмное соединение для перехода между полиэтиленовым и стальным участками трубопровода водоснабжения. Изделие рассчитано на соединение трубы ПЭ диаметром 75 мм со стальной трубой диаметром 76 мм; показатель SDR 21 соответствует рабочему давлению до 0,8 МПа (8 бар).
Назначение
НСПС применяется в системах питьевого и технического водоснабжения для стационарного соединения полиэтиленовых труб со стальными трубопроводами, стальными фасонными частями или запорной арматурой. Соединение используется при переходе с ПЭ-трубопровода на стальной участок и в обратном направлении.
Конструкция
Изделие состоит из полиэтиленового патрубка и стального патрубка, соединённых в единый неразъёмный узел. Полиэтиленовая часть предназначена для присоединения к ПЭ-трубе, стальная — для сварки со стальным трубопроводом или металлическими элементами сети.
Основные параметры
- Тип изделия: неразъёмное соединение полиэтилен–сталь, НСПС.
- Назначение: вода.
- Диаметр полиэтиленовой части: 75 мм.
- Диаметр стальной части: 76 мм.
- Толщина стенки стального патрубка: 3,5 мм.
- SDR полиэтиленовой части: 21.
- Рабочее давление: до 0,8 МПа (8 бар).
- Материал полиэтиленовой части: ПЭ100.
- Тип присоединения: сварной.
Типоразмер изделия обозначается как 75/76×3,5 мм: 75 мм — наружный диаметр ПЭ-патрубка, 76 мм — наружный диаметр стального патрубка, 3,5 мм — толщина стенки стальной трубы.
Монтаж
Полиэтиленовый патрубок соединяют с ПЭ-трубой сваркой встык или с использованием электросварных фитингов. Стальной патрубок присоединяют сваркой к стальной части трубопровода. После монтажа переход образует постоянный участок сети без разъёмных соединений.
Применение в трубопроводе
Переход устанавливают при подключении стальной арматуры к полиэтиленовому трубопроводу, замене отдельных участков стальной сети на ПЭ-трубы, а также при соединении трубопроводов из разных материалов. Изделие предназначено для напорных водопроводных сетей с параметрами, соответствующими SDR 21.
