Переход пэ/сталь НСПС 710х630 ВОДА SDR 11
АРТ: W0710063011

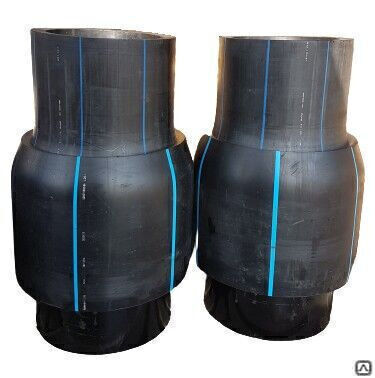

Переход пэ/сталь НСПС 710х630 ВОДА SDR 11

АРТ: W0710063011
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Канализация
Давление, бар
16
Описание

Переход ПЭ/сталь НСПС 710х630 ВОДА SDR 11 — неразъёмное соединение для перехода между полиэтиленовой трубой диаметром 710 мм и стальной трубой диаметром 630 мм в системах водоснабжения. Исполнение SDR 11 рассчитано на применение с трубой ПЭ100; номинальное давление для данного исполнения указывается как PN 16.

Назначение

Изделие применяется при строительстве, реконструкции и ремонте наружных напорных водопроводов, где требуется соединить полиэтиленовый и стальной участки трубопровода. НСПС образует постоянный переход ПЭ/сталь без разъёмных соединительных элементов.

Конструкция

Переход состоит из полиэтиленового патрубка и стального патрубка, герметично соединённых между собой. В конструкции предусмотрена усиливающая втулка в зоне соединения материалов. Полиэтиленовый конец предназначен для сварки с ПЭ трубой, стальной — для сварного присоединения к стальному трубопроводу.

Основные параметры

  • Тип изделия: неразъёмное соединение полиэтилен–сталь, НСПС.
  • Назначение: вода, напорные системы водоснабжения.
  • Материал полиэтиленовой части: ПЭ100.
  • SDR полиэтиленовой части: 11.
  • Наружный диаметр полиэтиленовой трубы: 710 мм.
  • Наружный диаметр стальной трубы: 630 мм.
  • Толщина стенки полиэтиленовой трубы: 64,5 мм.
  • Исполнение стальной трубы: 630×8 мм.
  • Номинальное давление: PN 16.

Типоразмер изделия обозначается как 710×630: первое значение относится к полиэтиленовой части, второе — к стальной части.

Монтаж

Полиэтиленовый патрубок монтируется сваркой с полиэтиленовой трубой соответствующего диаметра и SDR. Стальной патрубок присоединяется сваркой к стальной трубе диаметром 630 мм. Перед монтажом необходимо проверить соответствие фактических размеров труб, давления в сети и требований проектной документации.

Особенности применения

Переход предназначен для стационарного монтажа: после сварки соединение не разбирается. Изделие используют на участках смены материала трубопровода — при переходе от полиэтиленовой магистрали к стальному участку сети.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Канализация
Давление, бар
16
Количество в упаковке
1шт
Гарантия
2 года
Цвет
Черные
Артикул
W0710063011
Коэффициент SDR
11
Толщина стенки, мм
64,5 мм
Объём одной штуки, м³
0.66037
Диаметр пэ/сталь, мм
710/630
Вес (кг)
314.88
Длина (мм)
1310
Ширина (мм)
710
Высота (мм)
710
Дата доставки в ваш город
Документация
Каталог РИФ НСПС
1.02Мб
Сертификат НСПС и ЦВ
149.13Кб
