Переход пэ/сталь НСПС 1400х1420 ВОДА SDR 13,6
- Описание
- Характеристики
- Документация Аналогичные товары

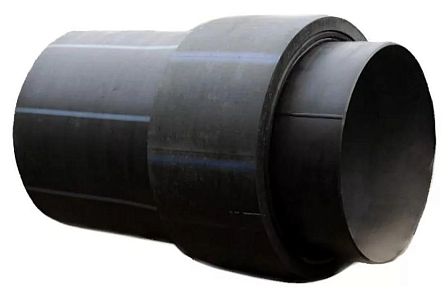

Переход ПЭ/сталь НСПС 1400х1420 ВОДА SDR 13,6 — неразъёмное соединение для перехода с полиэтиленовой трубы ПЭ100 наружным диаметром 1400 мм на стальную трубу диаметром 1420 мм. Изделие предназначено для напорных сетей водоснабжения и применяется при соединении участков трубопровода из разных материалов.
Назначение
НСПС используется в водопроводных трубопроводах для соединения полиэтиленовых и стальных участков сети. Переход может применяться при реконструкции действующих стальных водоводов, подключении стальной запорной арматуры, устройстве ответвлений и замене отдельных участков трубопровода.
Конструкция
Изделие представляет собой заводское неразъёмное соединение полиэтиленового и стального патрубков. Полиэтиленовая часть рассчитана на приварку к ПЭ трубе, стальная часть — на сварное присоединение к стальному трубопроводу. Разборный стык в зоне перехода отсутствует.
Основные параметры
- Тип изделия: переход ПЭ/сталь, НСПС;
- Назначение: водоснабжение;
- Наружный диаметр полиэтиленовой части: 1400 мм;
- Диаметр стальной части: 1420 мм;
- SDR полиэтиленовой части: 13,6;
- Материал полиэтиленовой части: ПЭ100;
- Материал стальной части: сталь.
SDR и стенка полиэтиленовой части
Показатель SDR 13,6 определяет соотношение наружного диаметра полиэтиленовой трубы к толщине её стенки. Для трубы диаметром 1400 мм номинальная толщина стенки составляет около 102,9 мм. Исполнение следует применять с трубами ПЭ100 соответствующего диаметра и SDR.
Монтаж
Полиэтиленовый патрубок соединяют с ПЭ трубопроводом сваркой. Стальной патрубок присоединяют к стальной трубе сварным соединением. До монтажа необходимо проверить соответствие диаметров, SDR, расчётного давления, маркировки исполнения для воды и требований проектной документации.
Применение в сети
Переход предназначен для стационарного монтажа в напорных системах водоснабжения. НСПС позволяет выполнить переход между полиэтиленовым и стальным трубопроводом без установки разъёмной муфты непосредственно в зоне смены материала труб.
