Колено фланцевое УФ DN 100, L= 200 мм, PN10/16, литой из ВЧШГ
АРТ: УФ 100

Колено фланцевое УФ DN 100, L= 200 мм, PN10/16, литой из ВЧШГ

АРТ: УФ 100
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Отопление / Пожаротушение
Давление, бар
10
ПОЛИМЕРПЛАСТ ПОЛИМЕРПЛАСТ Бренд ПОЛИМЕРПЛАСТ
Описание

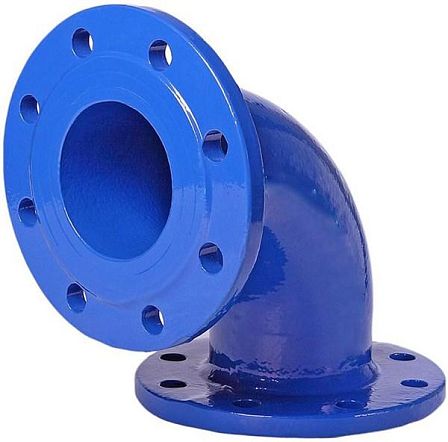

Колено фланцевое УФ DN 100, L=200 мм, PN10/16 — литая фасонная часть из высокопрочного чугуна с шаровидным графитом (ВЧШГ) для изменения направления напорного трубопровода на 90°. Изделие имеет условный проход DN 100, фланцевое присоединение и строительную длину 200 мм.

Назначение

Колено УФ применяется для поворота участка трубопровода под прямым углом. Деталь используется в системах водоснабжения и других напорных трубопроводах, где предусмотрено фланцевое соединение.

Конструкция и материал

Изделие выполнено в виде литого колена с фланцами на обоих концах. Материал корпуса — высокопрочный чугун с шаровидным графитом (ВЧШГ). Литая конструкция предназначена для монтажа в трубопроводных системах с условным проходом DN 100.

Основные параметры
  • Тип: колено фланцевое УФ;
  • Условный проход: DN 100;
  • Угол изменения направления: 90°;
  • Строительная длина L: 200 мм;
  • Номинальное давление: PN10/16;
  • Материал: ВЧШГ;
  • Способ изготовления: литьё;
  • Тип присоединения: фланцевый.
Монтаж

Колено устанавливается между ответными фланцами труб, арматуры или других фасонных частей. Герметизация фланцевого соединения выполняется прокладкой; соединение стягивается болтами, гайками и шайбами, подобранными по параметрам фланцев.

Исполнение

Строительная длина 200 мм соответствует исполнению Б по ГОСТ для фланцевого колена УФ DN 100. В технической документации для данного типоразмера приведена номинальная толщина стенки 7,2 мм.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Отопление / Пожаротушение
Давление, бар
10
Количество в упаковке
1шт
Гарантия
1 год
Цвет
Синие
Артикул
УФ 100
Материал
Чугунные
Длина (отрезок, бухта), м
200
Объём одной штуки, м³
0.02114
Диаметр мм, дюйм
100
Вес (кг)
20
Длина (мм)
220
Ширина (мм)
310
Высота (мм)
310
Дата доставки в ваш город
Документация
Сертификат соответствия Полимерпласт на литые фасонные части.pdf
163.13Кб
паспорт_колено_фланцевое.pdf
321.65Кб
Сертификат соответствия на фитинги из чугуна ПолимерПласт.pdf
63.19Кб
Свидетельство о государственной регистрации на литые фасонные части Полимерпласт.pdf
155.72Кб
