Фланцы ст09 Г2С 33259-2015 тип 01 1-1 200 - 6
АРТ: УТ-00683245

Фланцы ст09 Г2С 33259-2015 тип 01 1-1 200 - 6

АРТ: УТ-00683245
Краткие характеристики
Все характеристики
Страна производства
КИТАЙ
Класс товара
Промышленные
Область применения
Водоснабжение / Газоснабжение / Теплоснабжение
Давление, бар
6
-30%
52 306.63 ₽
36 614.64 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание

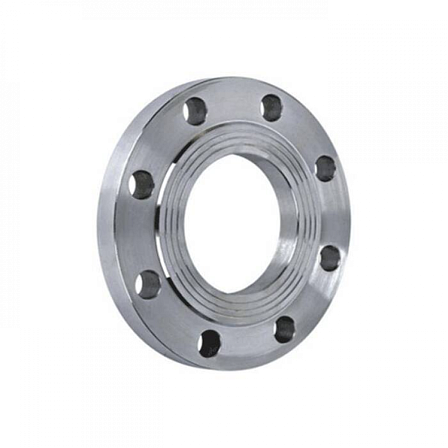

Фланец стальной плоский приварной DN 200, PN 6, тип 01, ряд 1, из стали 09Г2С по ГОСТ 33259-2015. Исполнение уплотнительной поверхности 1 соответствует соединительному выступу исполнения B в обозначениях ГОСТ 33259-2015.

Назначение
Изделие предназначено для создания разъемного фланцевого соединения трубопроводов, соединительных деталей или трубопроводной арматуры с условным проходом DN 200 и номинальным давлением PN 6.

Конструкция
Фланец относится к типу 01 — стальной плоский приварной. Он устанавливается на трубу и приваривается по торцу и наружной поверхности трубы. Конструктивные размеры плоских приварных фланцев приведены в таблице 3 ГОСТ 33259-2015; ряд 1 является предпочтительным.

Уплотнительная поверхность
Исполнение 1 по ранее применявшейся системе обозначений соответствует исполнению B по ГОСТ 33259-2015 — «соединительный выступ». Для сборки соединения ответный фланец должен совпадать по DN, PN и исполнению уплотнительной поверхности.

Основные параметры

  • Номинальный диаметр: DN 200.
  • Номинальное давление: PN 6, или 0,6 МПа.
  • Тип фланца: 01, стальной плоский приварной.
  • Номер размерного ряда: 1.
  • Материал: сталь 09Г2С.
  • Уплотнительная поверхность: соединительный выступ, исполнение B.
  • Наружный диаметр фланца: 320 мм.
  • Диаметр расположения крепежных отверстий: 280 мм.
  • Количество крепежных отверстий: 8 шт.
  • Диаметр отверстий: 18 мм.
  • Номинальный диаметр болтов или шпилек: М16.
  • Толщина фланца: 22 мм.

Материал
Фланец изготовлен из низколегированной конструкционной стали 09Г2С. Марка материала указывается в условном обозначении изделия и выбирается с учетом расчетных параметров трубопровода, рабочей среды и требований проектной документации.

Обозначение
Полное обозначение для исполнения с соединительным выступом: «Фланец 200-6-01-1-B-ст.09Г2С-[группа контроля] ГОСТ 33259-2015». Группа контроля в исходном артикуле не указана и должна определяться требованиями к поставке.

Характеристики
Страна производства
КИТАЙ
Класс товара
Промышленные
Область применения
Водоснабжение / Газоснабжение / Теплоснабжение
Давление, бар
6
Количество в упаковке
1шт
Гарантия
Без гарантии
Цвет
Серые
Артикул
УТ-00683245
Материал
Стальные
Объём одной штуки, м³
0.07644
Диаметр мм, дюйм
1200
Количество крепежных отверстий, шт
32
Вес (кг)
99.03
Длина (мм)
1400
Ширина (мм)
1400
Высота (мм)
39
Дата доставки в ваш город
Документация
ГОСТ 33259-2015.pdf
2.08Мб
ОТКАЗНОЕ ПИСЬМО.pdf
127.26Кб
