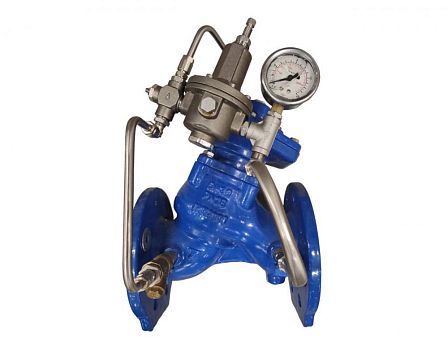

Регулятор давления "после себя" Ридан С101-R DN100 PN16 фланцевый , чугунный, диапазон настройки: 0,5...8 бар, в сборе 082X6103R
- Описание
- Характеристики
- Документация Аналогичные товары
Пример применения регулятора «после себя» типа C101-R. A – регулятор давления; 1 – Запорная арматура байпасного трубопровода (обводной трубопровод рекомендуется) 2а; 2б – Запорная арматура основного трубопровода (обязательно) 3– фильтр (Фильтр рекомендуется. В случае, когда в среде возможно наличие твердых частиц более 2 мм или высокая концентрация примесей - фильтр обязателен) 4– автоматический воздухоотводчик (рекомендуется) Выбор регулятора С101-R Для правильного выбора типоразмера регулятора и во избежание нежелательных явлений (шум, чрезмерное изнашивание, низкое качество регулирования), возникающих, вследствие выбора регулятора слишком большого (или слишком малого) размера, следует учитывать диапазон расхода через регулятор. При необходимости регулирования давления в системе в широким диапазоне переменного расхода жидкости рекомендуется использовать параллельную установку двух или более регуляторов. Потери давления при проходе рабочей среды через регулятор могут быть определены по диаграмме: Диаграмма потерь давления в полностью открытом регуляторе или рассчитаны по формуле: Диаграмма зависимости коэффициента пропускной способности K от степени открытия регулятор
