Главная \ Котельное и отопительное оборудование \ Радиаторы отопления и комплектующие \ Радиаторы отопления и комплектующие \ TR-N Клапан терморег. 20 Угловой

-40%

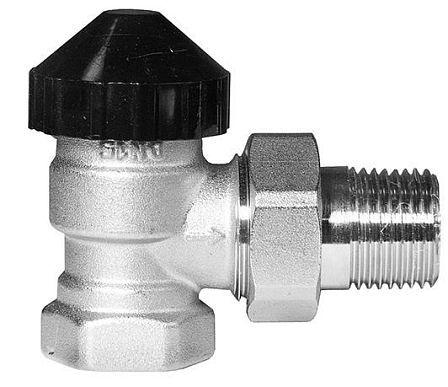

TR-N Клапан терморег. 20 Угловой

АРТ: 013G7015R

-40%

TR-N Клапан терморег. 20 Угловой

АРТ: 013G7015R

Краткие характеристики

Все характеристики

Страна производства

РОССИЯ

Класс товара

Бытовые

Область применения

Отопление

Количество в упаковке

1шт

-40%

3 549.51 ₽

2 129.71 ₽

Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.

В корзину В сравнение

В наличии 429 шт Центральный склад: 429 шт

Описание
Характеристики
Документация

Описание

Терморегулирующий клапан Ридан TR-N 013G7015R — угловой радиаторный клапан DN 20 для двухтрубных насосных систем водяного отопления. Рассчитан на монтаж к трубопроводу и отопительному прибору с резьбой ¾", поддерживает предварительную настройку пропускной способности.

Назначение

Клапан применяется для регулирования расхода теплоносителя через отопительный прибор в двухтрубных системах отопления с насосной циркуляцией. Изделие используется совместно с термостатическим элементом или термоэлектрическим приводом. Для хозяйственно-питьевого водоснабжения не предназначено.

Конструкция и принцип работы

Клапан имеет угловое исполнение и является нормально открытым: без установленного термоэлемента или привода проход теплоносителя открыт под действием пружины. Закрытие клапана выполняется воздействием термоэлемента либо привода на шток.

Предварительная настройка

Встроенное устройство предварительной настройки позволяет ограничить максимальный расход через клапан и выполнить гидравлическую увязку отопительного прибора. Настройка производится ключом в диапазоне значений от 1 до 6; в положении 6 клапан полностью открыт. Настроечный ключ входит в комплект поставки.

Технические характеристики

Артикул: 013G7015R.
Серия: TR-N.
Номинальный диаметр: DN 20.
Исполнение: угловое.
Номинальное давление: PN 10 бар.
Максимально допустимый перепад давления: 0,2 бар.
Рабочая среда: вода и водные растворы гликолей с концентрацией до 30%.
Максимальная температура рабочей среды: 120 °C.
Резьба присоединения к трубопроводу: ¾".
Резьба присоединения к радиатору: ¾".
Пропускная способность Kvs без термоэлемента: 0,85 м³/ч.
Диапазон Kv с установленным термоэлементом при преднастройке 1–6: от 0,11 до 0,43 м³/ч.

Материалы

Корпус изготовлен из латуни, уплотнительные кольца — из EPDM. Шток и пружина выполнены из стали; запорный элемент изготовлен из латуни с уплотнением EPDM. Герметичность затвора соответствует классу I по ГОСТ 9544.

Совместимость

Клапан совместим с термостатическими элементами Ридан TR 9001 Ultra, TR 9006 Ultra, TR 8001, TR 74, TR 9015 Ultra и TR 9501 Ultra, а также с термоэлектрическим приводом TWA-KR. Без термоэлемента или привода автоматическое регулирование расхода через радиатор не выполняется.

Монтаж

Клапан устанавливают на подающем трубопроводе с соблюдением направления потока, указанного стрелкой на корпусе. При использовании термоэлемента со встроенным датчиком шток должен располагаться горизонтально; при вертикальной установке требуется термоэлемент с выносным датчиком. Для защиты от загрязнений рекомендуется установка сетчатого фильтра с размером ячейки не более 0,5 мм.

Комплект поставки

Терморегулирующий клапан TR-N.
Настроечный ключ.
Упаковочная коробка.
Паспорт и руководство по эксплуатации в электронном виде.

Характеристики

Страна производства

РОССИЯ

Класс товара

Бытовые

Область применения

Отопление

Количество в упаковке

1шт

Гарантия

2 года

Цвет
