Заглушка фланцевая 1-500-1,6 Ст.3 АТК 24.200.02.-90
- Описание
- Характеристики
- Документация Аналогичные товары

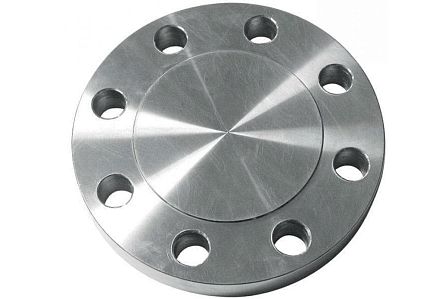

Заглушка фланцевая 1-500-1,6 Ст.3 АТК 24.200.02-90 — стальная круглая заглушка исполнения 1 для герметичного закрытия фланцевого соединения трубопровода с условным проходом DN 500 и условным давлением PN 1,6 МПа.
Конструкция и назначение
Изделие относится к фланцевым заглушкам исполнения 1 с уплотнительной поверхностью «соединительный выступ». Заглушка устанавливается между ответными фланцами и фиксируется болтами или шпильками. Назначение — временное или постоянное перекрытие конца трубопровода, патрубка либо неиспользуемого ответвления.
Основные параметры
- Условный проход: DN 500.
- Условное давление: PN 1,6 МПа (16 кгс/см²).
- Исполнение: 1.
- Материал: сталь Ст.3.
- Нормативный документ: АТК 24.200.02-90.
- Форма: круглая.
Присоединительные размеры
- Наружный диаметр D: 710 мм.
- Диаметр расположения крепежных отверстий D1: 650 мм.
- Диаметр уплотнительной части D2: 585 мм.
- Толщина заглушки b: 36 мм.
- Высота соединительного выступа b1: 33 мм.
- Диаметр проходной части h: 490 мм.
- Количество крепежных отверстий: 20 шт.
- Диаметр отверстий: 33 мм.
- Номинальный диаметр болтов или шпилек: М30.
Масса
Расчетная масса заглушки составляет не более 99,2 кг при плотности материала 7850 кг/м³. Крепежные элементы и уплотнительная прокладка в массу изделия не входят.
Совместимость
Заглушка рассчитана на присоединение к фланцам DN 500, PN 1,6 МПа с соответствующим исполнением уплотнительной поверхности. Перед монтажом необходимо проверить совпадение исполнения уплотнения, присоединительных размеров и материала прокладки с параметрами ответного фланца.
