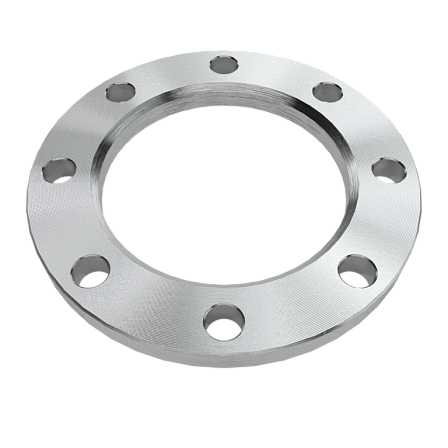

Фланец под ПЭ Ду500 Ру16 (Импорт)
- Описание
- Характеристики
- Документация Аналогичные товары
Фланец под ПЭ Ду500 Ру16 (импорт) — стальной расточенный свободный фланец для соединения полиэтиленовой трубы или ПЭ-втулки диаметром 500 мм с фланцевой арматурой, оборудованием либо другим участком трубопровода. Условный проход — Ду500, номинальное давление — Ру16 (1,6 МПа).
Назначение
Изделие применяется в составе фланцевого соединения трубопроводов из полиэтилена. Фланец устанавливается на ПЭ-втулку, предварительно приваренную к торцу трубы, и обеспечивает болтовое соединение с ответным фланцем запорной арматуры, насосного оборудования или трубопровода. Сам фланец не приваривается к полиэтиленовой трубе.
Конструкция
Фланец имеет расточенное центральное отверстие для установки на втулку под ПЭ трубу Дн500. Конструкция свободного фланца допускает его поворот относительно втулки при монтаже, что позволяет совместить крепежные отверстия с ответной частью соединения.
Основные технические параметры
- условный проход: Ду500;
- диаметр полиэтиленовой трубы / втулки: Дн500 мм;
- номинальное давление: Ру16, или 1,6 МПа;
- материал: углеродистая сталь 20;
- тип: стальной расточенный фланец под ПЭ-втулку;
- исполнение: свободный фланец;
- страна производства: Китай;
- технические условия: ТУ 3799-001-96950870-2013.
Присоединительные размеры
- наружный диаметр фланца: 710 мм;
- внутренний диаметр расточки: 533 мм;
- диаметр расположения крепежных отверстий: 650 мм;
- количество крепежных отверстий: 20;
- диаметр крепежных отверстий: 33 мм;
- толщина фланца: 44 мм.
Монтаж
Для сборки узла требуется ПЭ-втулка соответствующего диаметра, ответный фланец, уплотнительная прокладка и комплект крепежа. Втулка соединяется с ПЭ трубой сваркой, после чего фланец надевается на втулку и стягивается с ответным фланцем через прокладку. Крепеж следует затягивать равномерно крест-накрест.
Совместимость
Фланец рассчитан на применение с трубопроводной арматурой и оборудованием, имеющими присоединение Ду500 Ру16. Перед монтажом необходимо проверить совпадение условного прохода, номинального давления, исполнения уплотнительных поверхностей, диаметра расположения отверстий и параметров применяемой ПЭ-втулки.
