Седелочный отвод El d. 200x 090 SDR11
- Описание
- Характеристики
- Документация Аналогичные товары

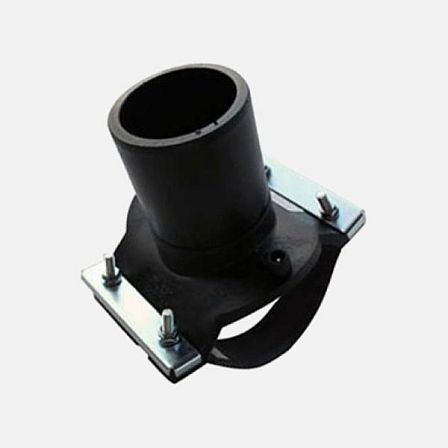

Седелочный отвод ELOFIT El d. 200x090 SDR11 предназначен для формирования ответвления диаметром 90 мм на полиэтиленовом трубопроводе наружным диаметром 200 мм. Фитинг имеет электросварное присоединение, выполнен из полимера и рассчитан на номинальное давление до PN 16.
Назначение
Седелочный отвод применяется для врезки ответвления в действующий трубопровод из полиэтилена. Конструкция позволяет устанавливать фитинг на участке магистральной трубы без использования тройника. Итогом монтажа является отвод от трубы диаметром 200 мм к трубе диаметром 90 мм.
Конструкция и способ соединения
Фитинг относится к электросварным седловым отводам. На контактной части седелки предусмотрен нагревательный элемент для сварки с поверхностью полиэтиленовой трубы. Основное соединение и выходной патрубок выполняются под приварку. После сварки образуется неразъемное соединение.
Основные параметры
- Тип: седелочный отвод электросварной;
- Серия: ELOFIT El;
- Диаметр магистральной трубы: 200 мм;
- Диаметр ответвления: 90 мм;
- Размерное соотношение: SDR 11;
- Номинальное давление: PN 16, до 16 бар;
- Материал корпуса: полимер;
- Тип присоединения: под приварку.
Применение
Изделие используют при строительстве, реконструкции и ремонте полиэтиленовых трубопроводов, когда необходимо выполнить боковое ответвление. Седловая часть устанавливается на трубу диаметром 200 мм, а патрубок предназначен для присоединения трубопровода диаметром 90 мм.
Особенности монтажа
Монтаж выполняют методом электросварки с применением совместимого сварочного оборудования. Перед сваркой поверхность трубы очищают и подготавливают согласно требованиям к сварке ПЭ-фитингов. Параметры сварочного цикла следует принимать по маркировке фитинга и инструкции производителя оборудования.
