Седелочный отвод El d. 250x 032 SDR11
- Описание
- Характеристики
- Документация Аналогичные товары

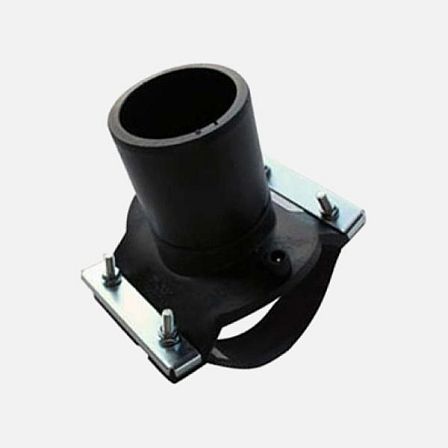

Седелочный отвод ELOFIT El d. 250x032 SDR11 (артикул 12ECOL25032) — электросварной патрубок-накладка для создания ответвления диаметром 32 мм на полиэтиленовой трубе наружным диаметром 250 мм. Изделие выполнено из полиэтилена PE100, рассчитано на электродиффузионную сварку и применяется для монтажа ответвления на неработающем трубопроводе.
Назначение. Седелочный отвод предназначен для формирования бокового ответвления от ПНД-трубы диаметром 250 мм. Конструкция относится к патрубкам-накладкам без встроенной фрезы, поэтому врезку выполняют отдельно после сварки и охлаждения соединения. Работы проводят на трубопроводе без давления.
Конструкция и способ соединения. На внутренней поверхности основания размещена нагревательная спираль. Отвод фиксируют на подготовленной поверхности трубы, после чего сваривают электросварочным аппаратом через контактные клеммы. Параметры сварки вводятся по штрихкоду, расположенному на изделии.
Основные характеристики.
- Артикул: 12ECOL25032.
- Тип: электросварной патрубок-накладка (седелочный отвод без фрезы).
- Диаметр основной трубы: 250 мм.
- Диаметр ответвления: 32 мм.
- Диаметр отверстия врезки: 22,5 мм.
- Материал: полиэтилен PE100.
- SDR: 11.
- Рабочее давление для воды: до 16 бар.
- Рабочее давление для газа: до 5 бар.
- Масса изделия: 0,487 кг.
- Объем: 0,0027 м³.
- Количество в упаковке: 30 шт.
Габаритные параметры. Наружный размер основания по трубе составляет 250 мм, наружный диаметр выходного патрубка — 32 мм. Толщина стенки ответвления — 3 мм. Монтажная длина L1 составляет 65 мм, общая длина — 140 мм, высота — 100 мм.
Монтаж. Перед сваркой участок трубы зачищают скребком, обезжиривают и размечают. Патрубок закрепляют на трубе с помощью хомута и болтов без зазоров между сопрягаемыми поверхностями. После выполнения электродиффузионной сварки соединение выдерживают до полного охлаждения; отверстие в трубе прорезают после охлаждения, не повреждая основание отвода.
