Главная \ Запорно - регулирующая арматура \ Сопутствующие товары для запорной арматуры \ Штурвал 7800 125-150
-30%
Штурвал 7800 125-150
АРТ: HA000147
-30%

Штурвал 7800 125-150

АРТ: HA000147
Краткие характеристики
Все характеристики
Страна производства
АВСТРИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Канализация
Количество в упаковке
1шт
Hawle Hawle Бренд Hawle

Товар не поставляется

  • Описание
  • Характеристики
  • Документация
Описание

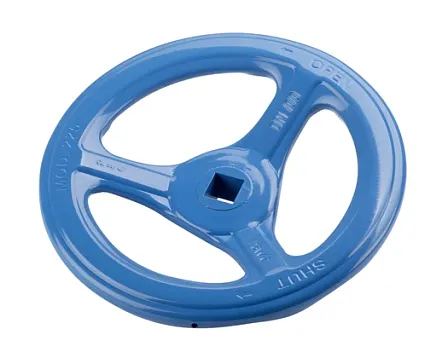

Штурвал Hawle №7800 для DN 125–150 — ручной привод для вентилей, клиновых и комбинированных задвижек. Изделие рассчитано на арматуру условного прохода DN 125 и DN 150, имеет диаметр 320 мм и посадочное отверстие под квадрат шпинделя 19,3 мм.

Назначение

Штурвал применяется для ручного открытия и закрытия запорной арматуры Hawle: вентилей домового ввода, задвижек Hawle-A, E2, E3 и комбинированных задвижек. Управление осуществляется поворотом штурвала, передающим крутящий момент на шпиндель арматуры.

Совместимость

Модель №7800 в исполнении 125–150 предназначена для арматуры с условным проходом DN 125 или DN 150. Для установки требуется шпиндель с квадратом VK 19,3 мм. Перед монтажом необходимо сопоставить размер квадрата шпинделя с посадочным отверстием штурвала.

Конструкция и материал

Штурвал выполнен из высокопрочного чугуна с эпоксидным порошковым покрытием. Покрытие предназначено для защиты металлической поверхности при эксплуатации в составе трубопроводной арматуры. Конструкция представляет собой ручное колесо с центральным посадочным отверстием под квадрат шпинделя.

Основные технические характеристики

  • Тип: штурвал ручного управления.
  • Серия: Hawle №7800.
  • Применяемый условный проход арматуры: DN 125–150.
  • Диаметр штурвала: 320 мм.
  • Размер квадрата шпинделя: 19,3 мм.
  • Материал: высокопрочный чугун.
  • Защитное покрытие: эпоксидное порошковое.
  • Масса: 1,88 кг.

Монтаж

Штурвал устанавливается непосредственно на шпиндель совместимой запорной арматуры. Монтаж возможен при соответствии типоразмера арматуры DN 125–150 и размера посадочного квадрата 19,3 мм. Штурвал является комплектующим элементом ручного привода и не заменяет шток или удлинитель шпинделя.

Характеристики
Страна производства
АВСТРИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Канализация
Количество в упаковке
1шт
Артикул
HA000147
Объём одной штуки, м³
0.0008
Вес (кг)
2.3
Длина (мм)
50
Ширина (мм)
320
Высота (мм)
50
Дата доставки в ваш город
Документация
Штурвал_раздел_каталога.pdf
13.93Мб
