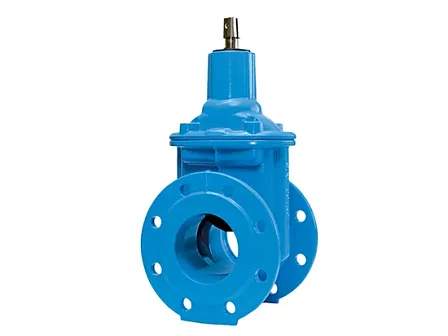

Задвижка HAWLE 4000E1+ DN 150 PN 16 фланцевая клиновая чугунная с обрезиненным клином короткая 5019314RUS
- Описание
- Характеристики
- Документация Аналогичные товары Все размеры
Клиновая задвижка Hawle 4000E1+ DN 150 PN 16 — фланцевая упругозапирающаяся запорная арматура с обрезиненным клином и гладким проходным каналом. Предназначена для перекрытия потока воды в трубопроводах с условным проходом DN 150 и номинальным давлением PN 16.
Конструкция и назначениеЗадвижка серии 4000E1+ имеет короткую строительную длину по EN 558-1, ряд 14. Корпус оснащён фланцевыми присоединениями, а проходной канал выполнен без сужения, что допускает очистку трубопровода. Арматура применяется как запорное устройство и должна эксплуатироваться в положениях «открыто» или «закрыто».
Основные параметры- Тип: клиновая упругозапирающаяся задвижка.
- Серия и артикул: 4000E1+.
- Условный проход: DN 150.
- Номинальное давление: PN 16.
- Присоединение: фланцевое с обеих сторон.
- Строительная длина: 210 мм.
- Масса: около 34,4 кг.
- Высота H: 432 мм.
- Высота H1: 575 мм.
Фланцы соответствуют EN 1092-2 для PN 16. Для DN 150 предусмотрен наружный диаметр фланца 285 мм, диаметр расположения крепёжных отверстий 240 мм, восемь отверстий диаметром 23 мм под крепёж M20. Диаметр прохода составляет 150 мм.
Материалы основных элементовКорпус и крышка изготовлены из высокопрочного чугуна EN-GJS-400-15. Клин выполнен из чугуна и полностью вулканизирован EPDM. Шпиндель изготовлен из дуплексной нержавеющей стали, гайка клина — из коррозионностойкой латуни. Уплотнительные кольца выполнены из эластомерного материала, направляющие клина — из полимерного материала с низким коэффициентом трения.
Рабочие особенностиКлин перемещается по направляющим и не контактирует с корпусом при открытии и закрытии. Такое исполнение снижает износ и требуемый крутящий момент. Шпиндель установлен в крышке с байонетным соединением; уплотнительные кольца расположены в коррозионностойком держателе.
Защита и монтажВнутренние и наружные поверхности имеют эпоксидное покрытие толщиной не менее 250 мкм. Задвижка рассчитана на подземную установку. Стандартное исполнение поставляется без штурвала и штока; для управления могут применяться совместимые штоки, удлинители и коверы.
Соответствие стандартамИзделие соответствует требованиям EN 1171, EN 1074-1 и EN 1074-2 для упругозапирающихся задвижек. Строительная длина соответствует EN 558, группа 14.
