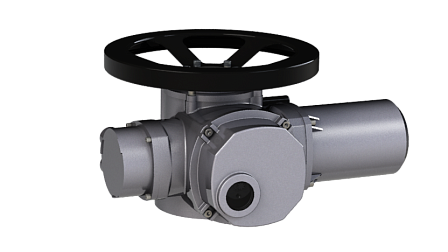

Электропривод многооборотный Ridval тип RVD M15.24 380В (для DN125 -150)
- Описание
- Характеристики
- Документация
Электропривод многооборотный Ridval RVD M15.24 с питанием 380 В предназначен для автоматизированного управления многооборотной трубопроводной арматурой DN125–DN150. Модель развивает крутящий момент до 150 Н·м, имеет скорость выходного вала 24 об/мин и присоединительный фланец F10 по ISO 5210.
Назначение
Электропривод применяется для открытия и закрытия задвижек и другой многооборотной арматуры. Для арматуры DN125 предусмотрен ориентировочный момент 60 Н·м, для DN150 — 80 Н·м; привод RVD M15 имеет запас по номинальному крутящему моменту 150 Н·м.
Основные технические параметры
- Тип: многооборотный электропривод Ridval RVD M15.24.
- Напряжение питания: 3×380 В.
- Номинальный крутящий момент: 150 Н·м.
- Скорость выходного вала: 24 об/мин.
- Присоединение к арматуре: фланец F10 по ISO 5210.
- Максимальный диаметр штока арматуры: 28 мм.
- Масса: 20 кг.
- Режим работы: S2, продолжительность включения до 15 минут.
- Рабочая температура окружающей среды: от −25 до +60 °C.
Присоединительная втулка
Привод оснащается выемной втулкой выходного вала, которую допускается обрабатывать под диаметр и форму штока конкретной арматуры. Параметры втулки: C — 24,1 мм, K — 6 мм, t — 3,1 мм. Такое исполнение обеспечивает адаптацию привода к присоединению арматуры в пределах допустимого диаметра штока.
Функции и конструкция
- Настраиваемая муфта ограничения крутящего момента.
- Термоконтакт для защиты электродвигателя от перегрева.
- Резистивный датчик контроля положения.
- Механический индикатор положения арматуры.
- Маховик для ручного управления.
- Сальниковые вводы и быстрозажимная клеммная колодка.
- Возможность опломбировки корпуса.
Габаритные размеры
Для исполнения RVD M15 габаритные размеры составляют: длина L — 382 мм, длина L1 — 228 мм, высота H — 233 мм, высота H1 — 87 мм, размер F1 — 150 мм, диаметр D — 300 мм.
Совместимость
Ridval RVD M15.24 рассчитан на установку на трубопроводную арматуру условного прохода DN125–DN150 с многооборотным управлением и присоединением F10 по ISO 5210. Перед монтажом необходимо проверить соответствие момента, числа оборотов до полного хода, типа штока и присоединительных размеров конкретной арматуры.
