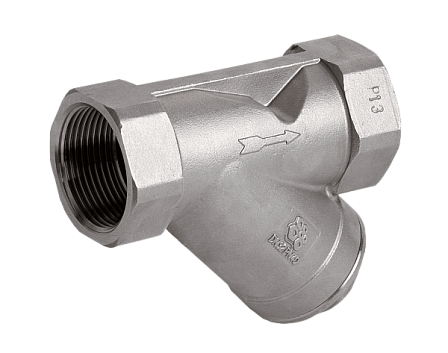

Фильтр сетчатый РАШВОРК 6460-032-40, DN032 PN40, корпус - CF8М, сетка - AISI316, ячейка - 1 мм, ВР/ВР
- Описание
- Характеристики
- Документация Аналогичные товары
Фильтр сетчатый РАШВОРК 6460-032-40 — резьбовой фильтр грубой механической очистки для трубопроводов DN32 (1 1/4), рассчитанный на номинальное давление PN40. Корпус и крышка изготовлены из нержавеющей стали CF8M, фильтрующая сетка — из AISI316; размер ячейки составляет 1 мм. Присоединение — внутренняя резьба с обеих сторон (ВР/ВР).
Назначение
Фильтр предназначен для защиты технологического оборудования и трубопроводной арматуры от механических примесей, крупного мусора и посторонних предметов, оставшихся в системе после монтажа. Сетка задерживает частицы размером от 1 мм.
Область применения
Изделие применяется в системах водоснабжения, теплоснабжения, пожаротушения и холодоснабжения, а также в других трубопроводных системах с совместимыми рабочими средами. Допускается использование на технической, питьевой, деминерализованной и дистиллированной воде, водных растворах этилен- и пропиленгликоля, маслах, нефтепродуктах, сжатом воздухе, природном газе, а также в паровых и конденсатных линиях.
Конструкция и материалы
- Корпус — нержавеющая сталь CF8M.
- Крышка — нержавеющая сталь CF8M.
- Фильтрующая сетка — нержавеющая сталь AISI316.
- Уплотнительная прокладка — PTFE.
- Конструкция — косой сетчатый фильтр с односторонним направлением потока.
Присоединение к трубопроводу
Фильтр имеет муфтовое резьбовое присоединение ВР/ВР. Номинальный диаметр DN32 соответствует присоединительному размеру 1 1/4. Резьба выполнена по стандартам BSPP и ISO 228/1.
Рабочие параметры
- Номинальный диаметр — DN32.
- Номинальное давление — PN40, до 40 бар.
- Размер ячейки сетки — 1 мм, или 1000 мкм.
- Рабочая температура — от -30 °C до +200 °C.
- Кратковременно допустимая температура — от -40 °C до +240 °C.
- Минимальная температура окружающей среды — до -60 °C.
- Коэффициент пропускной способности Kv — 14,8 м³/ч.
Габаритные размеры
- Условный проход — 32 мм.
- Строительная длина L — 92 мм.
- Высота H — 77 мм.
- Масса — 0,75 кг.
Монтаж
Фильтр устанавливается на трубопроводе с учетом направления потока рабочей среды. Направление монтажа определяется конструкцией изделия; перед вводом в эксплуатацию необходимо обеспечить возможность доступа к крышке для очистки сетки от накопившихся загрязнений.
