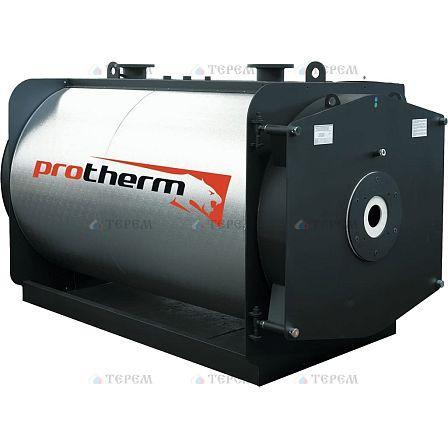

PROTHERM NO 350 350 кВт/стальной жаротрубный котёл (панель упр. 0010003659 в комплекте)
- Описание
- Характеристики
- Документация
PROTHERM NO 350 — стационарный стальной водогрейный жаротрубный котёл полезной мощностью 350 кВт для систем отопления с принудительной циркуляцией теплоносителя. Модель рассчитана на работу с наддувной горелкой, тип которой определяет применяемое топливо; панель управления 0010003659 входит в комплект поставки.
Назначение
Котёл предназначен для выработки теплоносителя в системах отопления жилых, общественных и производственных объектов. При подключении дополнительного накопительного бойлера оборудование может применяться для приготовления горячей воды. Рабочая среда — вода с температурой ниже точки кипения при атмосферном давлении.
Конструкция теплообменника
PROTHERM NO 350 оснащён стальным жаротрубным теплообменником. Конструкция предусматривает реверсивное пламя и трёхходовое движение продуктов сгорания: газовый поток проходит через камеру сгорания и дымогарные трубы, передавая тепло воде в корпусе котла. Для обслуживания предусмотрен доступ к камере сгорания и газоходам.
Работа с горелкой и топливом
Котёл используется с навесной вентиляторной (наддувной) горелкой. Горелка подбирается отдельно в соответствии с требуемой мощностью, видом топлива и параметрами котельной. Допускается работа на газовом или жидком топливе при установке совместимой горелки.
Панель управления
В комплект включена панель управления 0010003659. Панель предназначена для контроля температуры теплоносителя и работы котла, включает рабочий и аварийный термостаты, термометр, выключатель и световой индикатор. Для модели NO 350 панель устанавливается как штатный элемент управления.
Основные технические характеристики
- Полезная тепловая мощность: 350 кВт.
- Минимальная мощность: 175 кВт.
- Мощность топки: 380 кВт.
- КПД при 100% нагрузке: 92,11%.
- Максимальное рабочее давление: 5 бар.
- Водяной объём котла: 356 л.
- Гидравлическое сопротивление по воде при Δt 12 °C: 18 мбар.
- Сопротивление по дымовым газам: 2,9 мбар.
- Масса котла: 542 кг.
Габариты и подключения
- Габаритные размеры (В × Д × Ш): 1180 × 1940 × 900 мм.
- Диаметр дымохода: 250 мм.
- Патрубки подачи и обратной линии: DN 65.
- Подключение приборов: 1″.
- Дренажное соединение: 1″.
- Муфты для термометра и термостатов: 1 1/2″.
- Допустимая длина головки горелки: 200–250 мм.
Монтаж и эксплуатация
Котёл устанавливается в котельной с обеспеченным доступом для монтажа, осмотра и технического обслуживания. Подключение к отопительной системе, дымоходу, электросети и установка горелки должны выполняться квалифицированным персоналом с соблюдением действующих норм. Для каскадных систем допускается подключение нескольких котлов при расчёте общего дымохода и внешних устройств безопасности.
