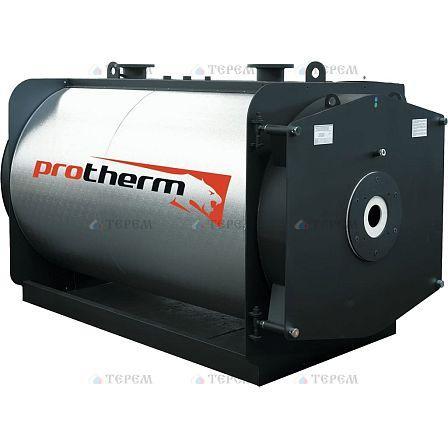

PROTHERM NO 510 500 кВт/стальной жаротрубный котёл (панель упр. 0010003659 в комплекте)
- Описание
- Характеристики
- Документация
PROTHERM NO 510 — напольный стальной жаротрубный водогрейный котёл номинальной мощностью 500 кВт для систем отопления с принудительной циркуляцией теплоносителя. Модель рассчитана на работу с вентиляторной горелкой, тип топлива определяется установленной горелкой; панель управления 0010003659 входит в комплект.
Конструкция и назначение
Котёл выполнен в напольном исполнении и предназначен для работы в закрытых системах отопления с принудительной циркуляцией. Стальной двухходовой теплообменник использует схему с реверсивным пламенем. В дымовых каналах установлены турбулизаторы для повышения теплоотдачи.
Работа с горелкой
PROTHERM NO 510 применяется с вентиляторной горелкой, приобретаемой отдельно. В зависимости от подобранной горелки котёл может работать на природном или сжиженном газе, а также на дизельном топливе. Горелочный фланец поставляется без отверстий для крепления конкретной модели горелки.
Панель управления
В комплект включена панель управления PROTHERM 0010003659 для управления отопительным контуром котла. Панель обеспечивает отображение температуры теплоносителя; в составе управления предусмотрены два рабочих термостата для двухступенчатой горелки, аварийный термостат перегрева и термостат запуска циркуляции для защиты от образования конденсата.
Функциональные возможности
- Работа в режиме отопления.
- Подготовка горячей воды при подключении дополнительного накопительного бойлера.
- Возможность каскадного подключения нескольких котлов с применением внешнего регулятора.
- Доступ к элементам котла для осмотра и технического обслуживания.
- Подключение приборов безопасности, предохранительного клапана, термометров и термостатов через предусмотренные присоединения.
Технические характеристики
- Номинальная полезная мощность: 500 кВт.
- Минимальная мощность: 250 кВт.
- Мощность топки: 542 кВт.
- КПД при номинальной мощности: 92,25%.
- Максимальное рабочее давление: 5 бар.
- Объём воды в котле: 540 л.
- Гидравлическое сопротивление по воде при Δt 12 °C: 22 мбар.
- Сопротивление по дымовым газам: 4,2 мбар.
- Диаметр дымохода: 300 мм.
- Габариты (Ш × В × Г): 1160 × 1380 × 1950 мм.
- Масса: 853 кг.
Условия эксплуатации
Для предотвращения образования конденсата температура котла должна поддерживаться не ниже 60 °C. Для работы необходимы циркуляционный насос, запорная арматура, контрольно-измерительные приборы и элементы безопасности системы отопления. Горелка не входит в комплект поставки котла.
