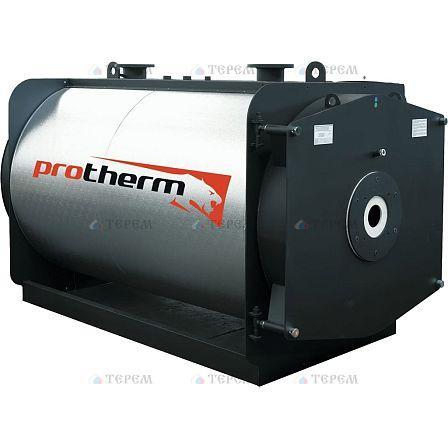

PROTHERM NO 3500 3500 кВт/стальной жаротрубный котёл (панель упр. 0010003659 в комплекте)
- Описание
- Характеристики
- Документация
PROTHERM NO 3500 — напольный стальной жаротрубный водогрейный котёл серии «Бизон» номинальной полезной мощностью 3500 кВт. Модель рассчитана на работу с наддувной горелкой на газовом или жидком топливе, применяется в системах отопления с принудительной циркуляцией теплоносителя. В указанную комплектацию входит панель управления 0010003659.
Конструкция и назначение
Котёл имеет стальной двухходовой теплообменник с реверсивным пламенем. Камера сгорания герметичного типа предназначена для установки блочной вентиляторной горелки. Горелка подбирается отдельно в соответствии с используемым видом топлива и требуемой мощностью.
Работа на топливе
PROTHERM NO 3500 может эксплуатироваться с газовой, жидкотопливной или комбинированной наддувной горелкой. Конкретный режим работы котла определяется характеристиками установленной горелки и проектом котельной.
Теплотехнические параметры
- Полезная тепловая мощность: 3500 кВт.
- Минимальная мощность: 1750 кВт.
- Мощность топки: 3792 кВт.
- КПД при 100 % нагрузке: 92,3 %.
- Потеря давления по дымовым газам: 9,0 мбар.
- Потеря давления по воде при Δt 12 °C: 60 мбар.
Параметры водяного контура
Котёл предназначен для закрытых систем отопления с принудительной циркуляцией. Максимальное рабочее давление составляет 5 бар, объём воды в котле — 3650 л. Присоединения подающей и обратной линий выполнены с условным проходом DN 200.
Панель управления 0010003659
Панель управления предназначена для управления котлом с одно- или двухступенчатой горелкой. В состав функций входят управление горелкой и циркуляционным насосом, контроль температуры котла, рабочие термостаты и аварийный предохранительный термостат. Панель оснащена индикацией наличия напряжения и термометром котла.
Монтажные размеры и масса
- Высота: 2146 мм.
- Ширина: 1870 мм.
- Длина: 3900 мм.
- Диаметр дымоходного патрубка: 550 мм.
- Диаметр отверстия под горелку: 400 мм.
- Диаметр посадочной зоны горелки: 450–500 мм.
- Масса котла: 5700 кг.
Особенности обслуживания
Передняя дверца имеет двустороннее открывание, что обеспечивает доступ к камере сгорания и теплообменным поверхностям при осмотре и техническом обслуживании. Конструкция допускает каскадное применение нескольких котлов в одной системе.
