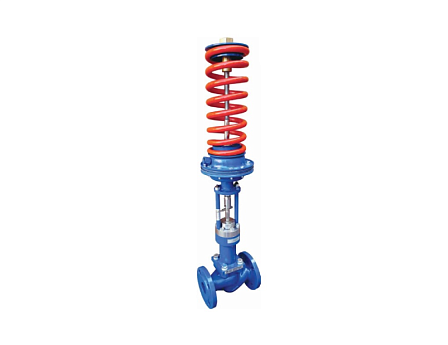

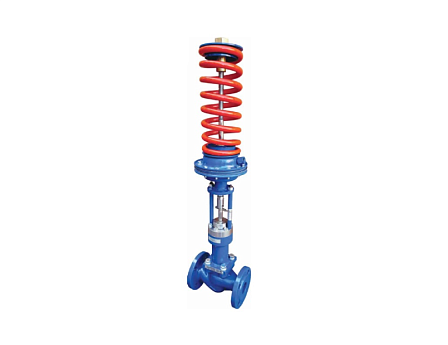

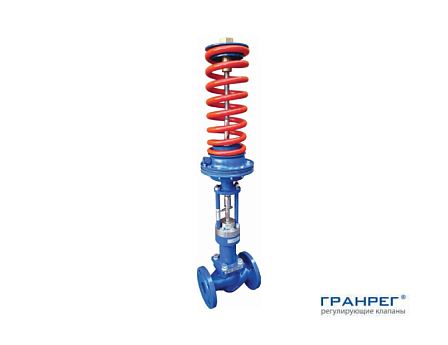

Клапан редукционный ГРАНРЕГ, КАТ130, Ду50, Kvs 32, Ру25, Рвых 1,0-6,0 бар, Tmax 220°C, сталь 25л, фл., DE01V635487
- Описание
- Характеристики
- Документация Аналогичные товары
Пружинно-мембранный редукционный клапан прямого действия «после себя» представляет собой энергонезависимую регулирующую гидромеханическую арматуру прямоточного типа. Прибор предназначен для понижения давления рабочей среды на входе и его автоматической фиксации на постоянном уровне в отводящем контуре при меняющихся значениях начального давления и объемного расхода.
Регулирующий орган функционирует без использования внешних электрических линий или сжатого воздуха: затвор перемещается за счет динамического баланса механического усилия калиброванной пружины сжатия и давления контролируемой среды, передаваемого на эластичную мембрану по импульсной линии. Оборудование эксплуатируется в составе паровых систем технологических производств, централизованных редукционно-охладительных установок (РОУ), узлов снижения давления теплопунктов, а также в промышленных магистралях сжатого воздуха и нейтральных газов.
Технические параметры и рабочие показатели:
Номинальный диаметр прохода Ду: 50 мм
Условная пропускная способность Kvs: 32,0 м³/ч
Номинальное гидростатическое давление Ру: 25 бар (2,5 МПа)
Диапазон настройки выходного редуцированного давления: от 1,0 до 6,0 бар (0,1–0,6 МПа)
Тип стыковки с трубопроводом: фланцевое
Функциональный принцип и импульсная схема:
Пониженное давление из отводящего трубопровода подается в подмембранную камеру по металлической импульсной трубке наружным диаметром 6х1 мм. Точка подключения трубки выбирается на прямом горизонтальном участке на расстоянии не менее десяти условных диаметров за выходным фланцем регулятора.
При повышении давления среды за клапаном выше установленного значения диафрагма преодолевает усилие пружины и смещает плунжер в направлении седла, прикрывая проходное сечение. При падении давления или увеличении расхода сжатая пружина возвращает затвор в сторону открытия. Изменение точки уставки в диапазоне от 1,0 до 6,0 бар осуществляется вращением настроечной гайки непосредственно по манометру без останова потока.
При эксплуатации арматуры на водяном паре обязательным элементом схемы является промежуточный конденсатный сосуд (охладительная колонка), монтируемый в разрыв импульсной трубки для создания водяного барьера, исключающего перегрев эластомерной диафрагмы.
Параметры рабочей среды и требования к фильтрации:
Транспортируемые среды: влажный насыщенный и перегретый водяной пар, технологический сжатый воздух, нейтральные газы (азот, углекислота, аргон), очищенная техническая вода систем отопления.
Требования к степени чистоты: поток не должен содержать взвешенных абразивных включений, окалины, ржавчины и механических примесей фракцией крупнее 0,2 мм.
Защитная арматура: на подводящей линии непосредственно перед регулятором обязательна установка сетчатого фильтра грубой очистки. На паровых магистралях рекомендуется монтаж коалесцентного сепаратора пара с узлом отвода конденсата для предотвращения гидродинамической эрозии уплотнительных поверхностей седла.
Монтажные правила и пространственная компоновка:
Регулятор устанавливается исключительно на прямолинейных горизонтальных участках трубопроводных трасс.
Вектор движения теплоносителя должен строго совпадать с указательной стрелкой на внешней стороне стального корпуса.
Положение мембранного блока при работе на паропроводах: строго вертикально вниз относительно оси трубы для гарантированного поддержания гидрозатвора конденсата.
При транспортировке сжатого воздуха или технических газов допускается ориентация мембранной камеры вертикально вверх либо вертикально вниз.
До и после регулятора давления монтируются манометры контроля параметров и полнопроходная запорная арматура для отключения аппарата при сервисном обслуживании.
Специфика применения в инженерных системах:
Снижение давления пара средних параметров (от 1,0 до 6,0 бар) перед скоростными теплообменниками и калориферами;
Паровые гребенки и коллекторы технологического пара в деревообрабатывающей, пищевой, текстильной и бумажной промышленности;
Линии редуцирования давления перед сушильными барабанами, автоклавами и реакторами химических предприятий;
Магистральные цеховые узлы стабильной подачи сжатого воздуха на пневмоинструмент и пневмоприводы.
