Главная \ Вентиляция и кондиционирование \ Канальные охладители \ Канальные охладители \ Охладитель водяной Shuft для прямоугольных каналов WHR-W 1000*500-3

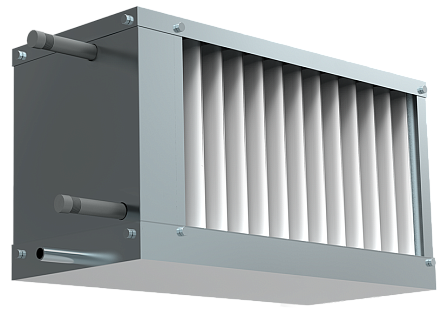

Охладитель водяной Shuft для прямоугольных каналов WHR-W 1000*500-3

АРТ: WHR-W 1000*500-3

Охладитель водяной Shuft для прямоугольных каналов WHR-W 1000*500-3

АРТ: WHR-W 1000*500-3

Краткие характеристики

Все характеристики

Страна производства

ДАНИЯ

Класс товара

Промышленные

Область применения

Вентиляция

Количество в упаковке

1шт

129 846.90 ₽

Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.

В корзину В сравнение

Описание
Характеристики
Документация

Описание

Область применения

Охладители серий WHR-W; WHR-R устанавливаются непосредственно в прямоугольные каналы систем приточной вентиляции жилых; общественных и производственных помещений; в которых требуется охлаждение подаваемого воздуха.

Описание

Корпуса воздухоохладителей серий WHR-W и WHR-R изготовлены из оцинкованного стального листа.

Теплообменник выполнен из медных труб с алюминиевым оребрением. Стандартно имеет трехрядное исполнение. Шаг оребрения составляет 2;1 мм (вместо общепринятого для наборных систем вентиляции 2;5 мм). Уменьшенный шаг позволяет существенно увеличить теплоотдачу и оптимизировать массогабаритные показатели при незначительном увеличении аэродинамического сопротивления теплообменника. Для увеличения теплоотдачи трубы механически расширены и тем самым жестко соединены с оребрением. Пайка калачей теплообменника осуществляется припоем с 2 % содержанием серебра; что обеспечивает высокое качество паяных деталей.

В качестве теплоносителя водяных охладителей могут использоваться как вода; так и незамерзающие смеси. Максимальное рабочее давление 16 бар. Все охладители испытаны на герметичность при давлении 24 бар.

Блок каплеуловителя изготовлен из отрезков пластикового профиля шириной 100 мм; установленных с шагом 33 мм по всей ширине теплообменника. Пластиковый профиль имеет специальное криволинейное сечение; что позволяет задерживать капли влаги при прохождении воздуха через теплообменник и блок каплеуловителя. Влага стекает и скапливается в поддоне из оцинкованной стали с патрубком для отвода конденсата. Наружная поверхность поддона покрыта теплоизолирующим материалом.

Подвод хладагента в стандартном исполнении – слева по ходу движения воздуха.

Регулирование температуры воздуха с помощью водяных охладителей осуществляется посредством изменения температуры теплоносителя; поступающего в теплообменник. Обычно это реализуется за счет происходящего в смесительном узле смешивания в необходимых пропорциях холодного прямого и нагретого обратного потоков теплоносителя.

Преимущества

Прочный корпус из оцинкованной стали.
Шаг оребрения 2;1 мм.
Устанавливаются непосредственно в канал.
Медно-алюминиевый теплообменник.
Наружная поверхность дренажного поддона покрыта теплоизолированным материалом.
Встроенные патрубки для отвода воздуха и слив теплоносителя.
Изготавливаются в восьми типоразмерах и стандартно имеют 3-рядное исполнение.

Монтаж

Воздухоохладители поставляются готовыми к подключению. Охладители устанавливаются внутри помещения. Монтаж воздухоохладителя осуществляется путем его крепления к ответным фланцам воздуховодов или других агрегатов вентиляционной системы. Рекомендуемое при монтаже расстояние до решетки; отвода или другого вентиляционного устройства должно быть не менее диагонального размера охладителя.

Воздух; проходящий через теплообменник; не должен содержать в себе клейких; абразивных; волокнистых или агрессивных примесей. Перед охладителем требуется установка фильтра для защиты охладителя от загрязнения и; как следствие; снижения его производительности.

Водяные воздухохладители следует монтировать в горизонтальном положении для обеспечения отвода воздуха и конденсата. Если при монтаже водяных воздухоохладителей устанавливается воздухоотводчик; то он должен монтироваться в наивысшей точке. Рекомендуется выбирать конфигурацию водяного охладителя с общим движением хладагента навстречу потоку воздуха.
