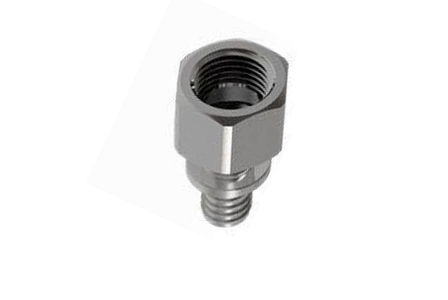

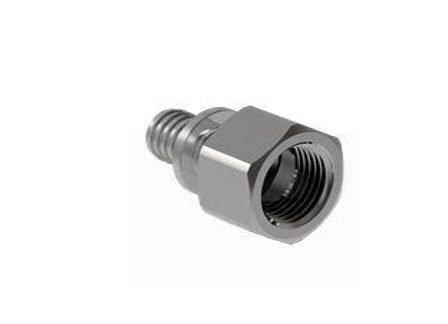

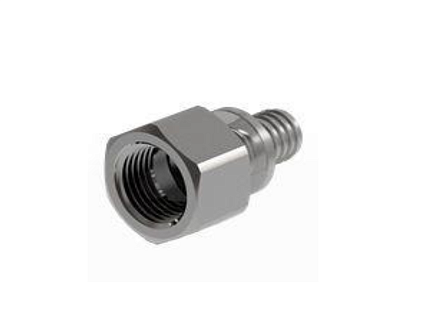

Соединение прямое с внутренней резьбой 25×3/4"
- Описание
- Характеристики
- Документация Аналогичные товары
Переходной латунный фитинг аксиального типа, служащий для линейного стыкования трубопроводов из сшитого полиэтилена (PEX) или термостойкого полиэтилена (PE-RT) наружным диаметром 25 мм с резьбовыми элементами инженерных систем, имеющими наружную трубную резьбу 3/4".
Инженерное назначение и совместимые системы
Фитинг разработан для организации неразъемных и разъемных узлов коммутации в гидравлических контурах:
закрытые радиаторные системы водяного отопления (двухтрубные, лучевые, попутные схемы разводки);
низкотемпературные контуры напольного отопления и поверхностного обогрева/охлаждения;
напорные сети централизованного и автономного горячего (ГВС) и холодного (ХВС) водоснабжения;
подключение трубных трасс к коллекторным группам, распределительным гребенкам, балансировочной арматуре, шаровым кранам и отопительным приборам с резьбовым выходом G 3/4" НР.

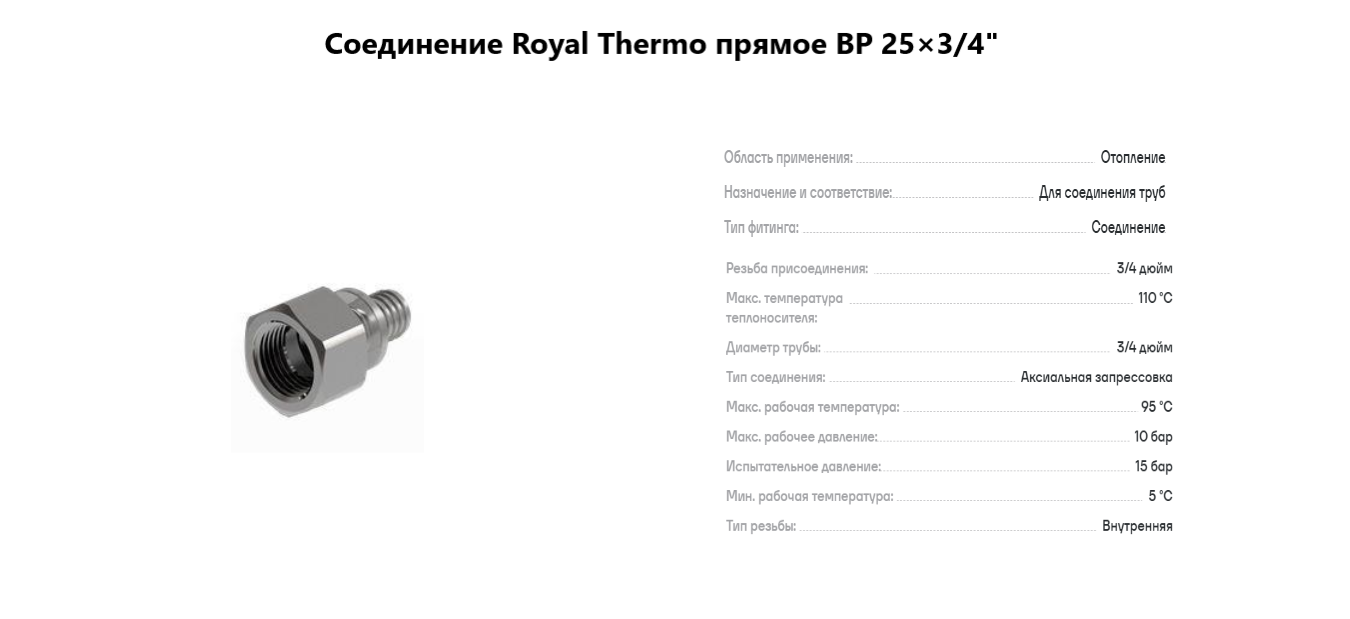

Технические параметры и нормативные величины
Материал корпуса: горячепрессованная санитарно-техническая латунь, устойчивая к процессу вымывания цинка (децинкификации)
Конфигурация прохода: прямая
Сторона 1 (аксиальный штуцер): посадочный штуцер под полимерную трубу
Сторона 2 (резьбовая часть): трубная цилиндрическая резьба
Максимальное рабочее гидростатическое давление: 1,0 МПа (10 бар)
Допустимый состав рабочей среды: вода хозяйственно-питьевого и технического назначения, деминерализованная вода, а также растворы гликолей (этиленгликоль, пропиленгликоль) с концентрацией до 50%
Конструктивные особенности и монтажный регламент
Принцип герметизации соединения: механическое аксиальное прессование с использованием надвижной монтажной гильзы. Предварительно расширенный механическим расширителем (экспандером) конец полимерной трубы 25 мм надевается на штуцер фитинга, после чего ручным или электрическим прессом надвигается гильза.
Отсутствие уплотнительных колец: в конструкции штуцера не используются эластомерные кольца круглого сечения. Плотность стыка обеспечивается за счет эффекта молекулярной памяти материала сшитого полиэтилена, который обжимает зубчатый профиль латунного штуцера.
Неразъемность узла: зона штуцерного стыка классифицируется как необслуживаемое неразъемное соединение, что допускает укладку фитинга в толщу строительных конструкций (замоноличивание в цементно-песчаную стяжку пола, штрабы стен) без оборудования ревизионных люков.
Резьбовой участок корпуса: наружная поверхность цилиндрической части под ключ выполнена в виде шестигранника для фиксации рожковым или разводным ключом при затяжке ответного резьбового элемента без передачи крутящего момента на запрессованную гильзу.
Эксплуатационные характеристики
Пропускная способность: внутреннее сечение латунного штуцера рассчитано на минимизацию гидравлических сопротивлений потоку при переходе с сечения трубы 25 мм на внутренний диаметр резьбы 3/4".
Коррозионная стабильность: структура сплава предотвращает межкристаллитную коррозию при длительном контакте с водой и теплоносителями повышенной жесткости.
Механическая прочность: соединение выдерживает осевые растягивающие усилия и гидроудары в рамках паспортных рабочих давлений трубопроводных сетей.
