Соединение прямое с накидной гайкой 20×1/2"
- Описание
- Характеристики
- Документация Аналогичные товары

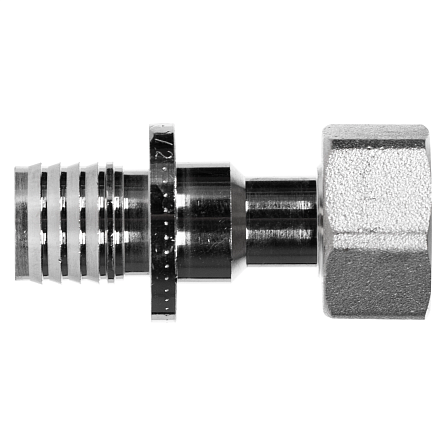

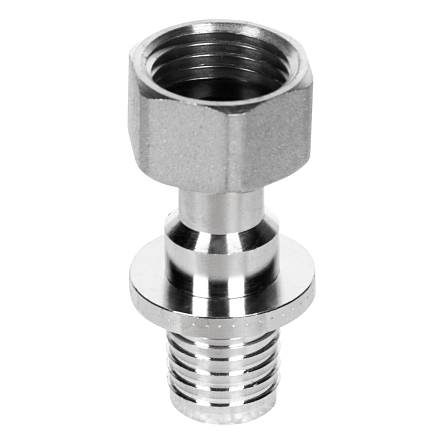

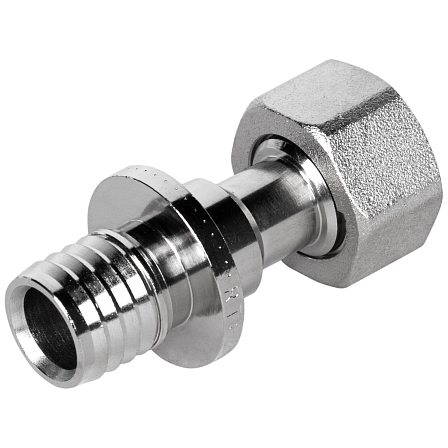

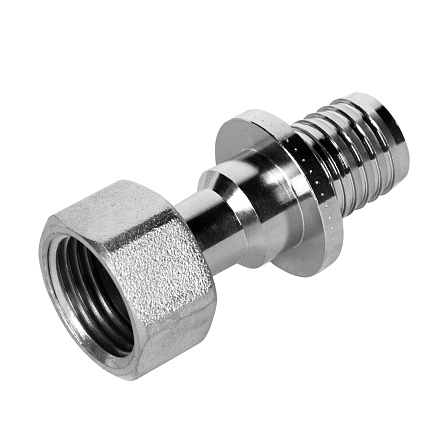

Аксиальный латунный фитинг, оснащенный штуцером под надвижную гильзу для трубы диаметром 20 мм и свободно вращающейся накидной гайкой с трубной резьбой 1/2 дюйма.
Функциональное назначение в инженерных сетях
Деталь служит узлом сопряжения полимерных трубопроводов с резьбовыми патрубками термостатической, балансировочной, запорно-регулирующей арматуры и распределительного оборудования:
подключение контуров отопления к термостатическим и регулировочным клапанам радиаторов с наружной резьбой 1/2";
присоединение трубных плетей диаметром 20 мм к выводам коллекторов систем водяного теплого пола и лучевого отопления;
монтаж подводок к распределительным гребенкам водоснабжения, водонагревателям, фильтрам тонкой очистки и счетчикам расхода воды;
применение в технологических схемах кондиционирования, холодоснабжения, а также закрытых контурах с циркуляцией жидких теплоносителей.

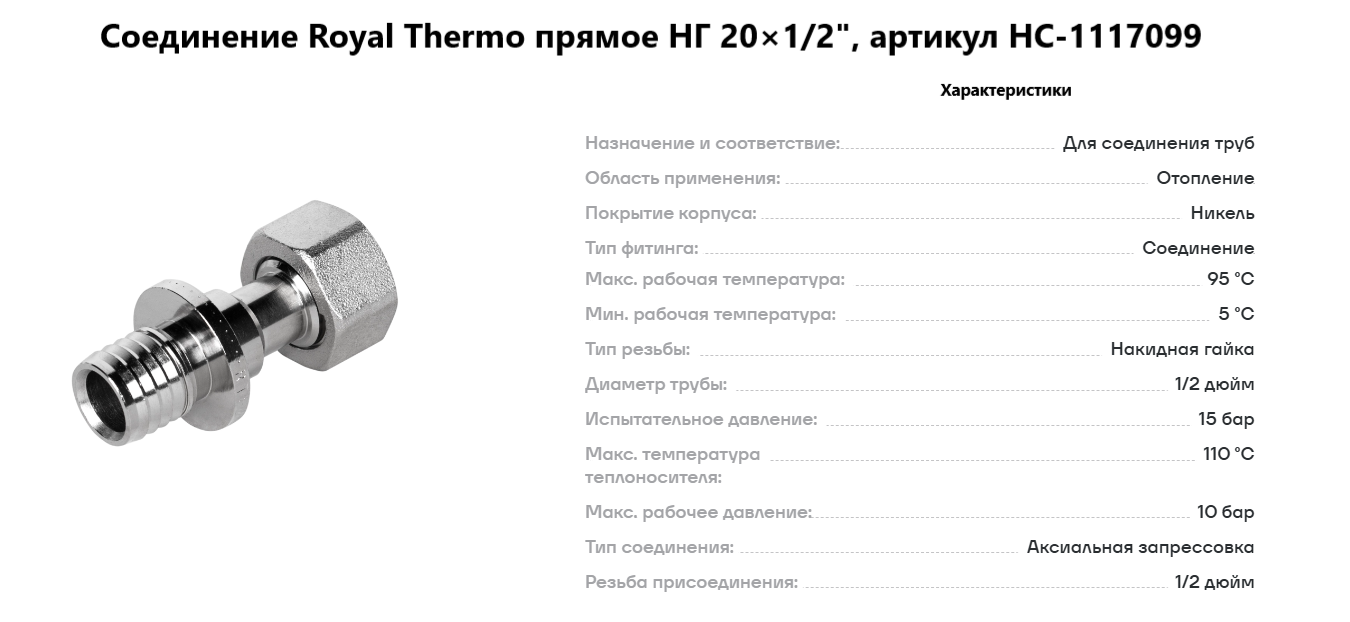

Физико-механические характеристики и технические параметры
Материал изготовления: латунь
Антикоррозионная обработка: защитное никелевое покрытие
Наружный посадочный диаметр штуцера: 20 мм
Резьбовая часть: накидная гайка с внутренней цилиндрической резьбой G 1/2"
Максимальное постоянное рабочее давление среды: 1,0 МПа (10 бар)
Предельное проверочное давление на разрыв: 1,5 МПа (15 бар)
Транспортируемая среда: питьевая и техническая вода, технологические водные растворы, смеси с содержанием этиленгликоля или пропиленгликоля до 50%
Технология монтажа и конструктивное устройство
Штуцерная зона (аксиальный зажим): хвостовик снабжен проточенными кольцевыми ребрами упора (зубьями обратного профиля). Монтаж производится без использования резиновых прокладок круглого сечения: расширенный экспандером торец трубы садится на штуцер, после чего ручным или гидравлическим аксиальным прессом на соединение надвигается полимерная или латунная гильза. Уплотнение образуется за счет молекулярной усадки полиэтилена вокруг гребней штуцера, что обеспечивает абсолютную механическую фиксацию.
Накидная гайка (разъемная часть): резьбовой элемент свободно вращается по оси фитинга и упирается во фланец штуцера. Это исключает передачу крутящего момента на тело полиэтиленовой трубы при монтаже и позволяет многократно отсоединять прибор или арматуру без демонтажа всей трубопроводной трассы.
Эксплуатационная надежность и гидравлические свойства
Минимальное гидравлическое сопротивление: внутренний просвет штуцера рассчитан с учетом сохранения гидродинамического баланса потока, предотвращая перепады давления и шумы в циркуляционной сети при переходе с диаметра 20 мм на резьбовой диаметр 1/2".
Химическая и коррозионная стойкость: латунь предотвращает разрушение металла в средах с повышенной минерализацией и кислородосодержанием, исключая вымывание цинка и растрескивание сплава под механическим напряжением.
Прочностные параметры: узел аксиальной запрессовки выдерживает гидравлические удары и линейные деформации трубопровода, вызванные термическим расширением полимерной трубы.
