Блок колл. с ручн. регулир. клап.1"х4 вых Евроконус 3/4
- Описание
- Характеристики
- Документация Аналогичные товары
Блок колл. с ручн. регулир. клап.1"х4 вых Евроконус 3/4 (артикул VTc.582.EMNX.0604) представляет собой готовый к монтажу распределительный узел, предназначенный для деления и регулирования потоков рабочей среды в петлях напольного отопления, радиаторных сетях, системах водяного охлаждения и технологических трубопроводах. Данная арматурная группа осуществляет подачу теплоносителя к 4 независимым потребителям, обеспечивая возможность автономного перекрытия и гидравлической балансировки каждого отдельного контура.
Технические параметры и материальное исполнение
-
Количество выходных патрубков: 4 выхода
-
Номинальный диаметр магистральных гребенок: 1 дюйм (DN 25)
-
Тип резьбы магистрального соединения: внутренняя, трубная цилиндрическая (ISO 228)
-
Стандарт подключения боковых отводов: наружная резьба 3/4 дюйма, соединение «Евроконус» (Euroconus)
-
Расстояние между осями отводов: 50 мм
-
Предельное рабочее давление: 10 бар (1,0 МПа)
-
Максимальная температура измеряемой среды: +90 °C
-
Величина испытательного давления: 15 бар
-
Допустимый тип теплоносителя: вода, сетевой теплоноситель, растворы гликолей с концентрацией до 50 %
-
Материал коллекторных трубок: нержавеющая сталь марки AISI 304L
-
Материал запорно-регулирующего механизма: латунь марки CW617N
-
Материал уплотнительных колец: синтетический этилен-пропиленовый каучук (EPDM)
Особенности конструкции и узлы комплектации

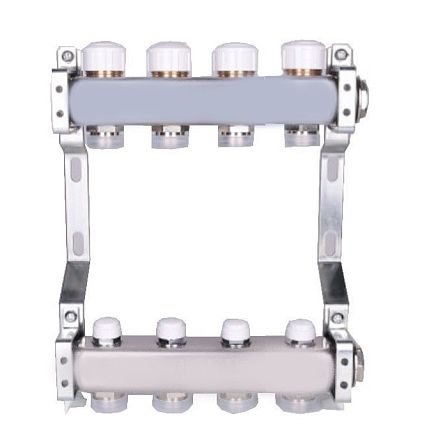

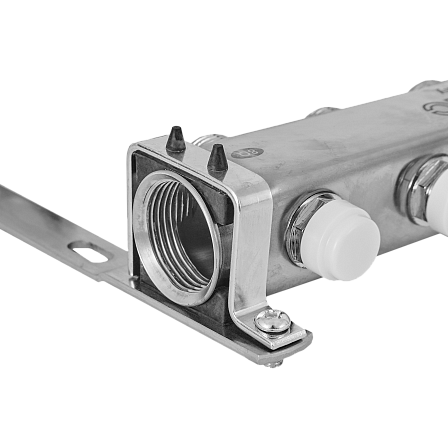

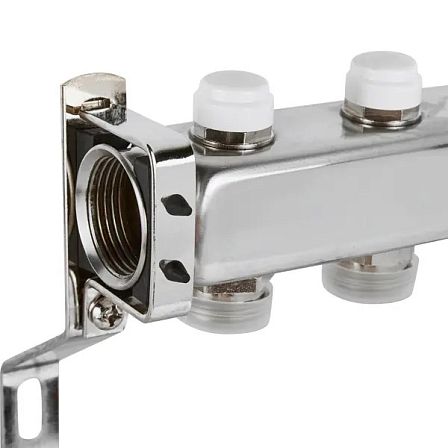

Гидроузел поставляется в сборе на двух стальных крепежных кронштейнах. Расстояние между осями подающего и обратного коллекторов составляет 200 мм; интеграция полимерных демпфирующих вкладышей в зажимы хомутов изолирует строительные конструкции от трансляции эксплуатационных шумов и вибраций.
Верхний (подающий) коллектор из нержавеющей стали оснащен настроечными балансировочными клапанами, предназначенными для первичной увязки циркуляционных петель. Нижний (обратный) коллектор оборудован регулировочно-запорными клапанами с пластиковыми маховиками для ручного изменения расхода жидкости или полного перекрытия потока. На торцевых частях обеих гребенок смонтированы концевые модули, в структуру которых интегрированы автоматические поплавковые воздухоотводчики и поворотные дренажные (сливные) краны, служащие для деаэрации, заполнения, промывки или опорожнения трубопроводной системы.
Область применения и монтажная совместимость
Коллекторная группа монтируется в распределительных шкафах или технологических нишах жилых, административных и промышленных объектов. Подсоединение металлополимерных, полимерных (PEX, PE-RT) или медных труб к выходным патрубкам Евроконус 3/4 осуществляется с помощью компрессионных либо пресс-фитингов. За счет встроенных клапанных механизмов блок устраняет дисбаланс давлений в петлях разной протяженности, обеспечивая подачу расчетного объема теплоносителя к каждому потребителю.
