Блок колл. с ручн. регулир. клап.1"х8 вых Евроконус 3/4
- Описание
- Характеристики
- Документация Аналогичные товары
Блок колл. с ручн. регулир. клап.1"х8 вых Евроконус 3/4 (артикул VTc.582.EMNX.0608) поставляется как готовый комплект сантехнической арматуры для распределения, гидравлической балансировки и перекрытия потоков рабочей среды. Устройство разделяет общий поток теплоносителя на 8 независимых направлений в системах напольного водяного обогрева, радиаторного отопления с лучевой разводкой, панельного охлаждения и климатических установок.
Параметры и технические характеристики
-
Число выходов для подключения петель: 8 шт.
-
Номинальный диаметр распределительных труб: 1 дюйм (DN 25)
-
Тип резьбы магистральных входов: внутренняя, цилиндрическая ISO 228
-
Стандарт соединений на отводах: наружная резьба 3/4 дюйма под «Евроконус»
-
Интервал между осями отводов: 50 мм
-
Предельное рабочее давление в системе: 10 бар (1,0 МПа)
-
Максимальный температурный порог среды: +90 °C
-
Величина давления при гидроиспытаниях: 15 бар
-
Допускаемые рабочие среды: вода, водно-гликолевые смеси с содержанием гликоля до 50 %
-
Материал изготовления коллекторов: нержавеющая сталь марки AISI 304L
-
Материал деталей запорных узлов: латунь марки CW617N
-
Материал уплотнительных колец и прокладок: этилен-пропиленовый каучук (EPDM)
Конструктивное устройство и составные элементы

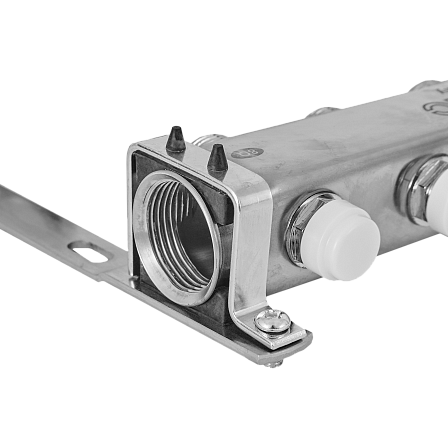

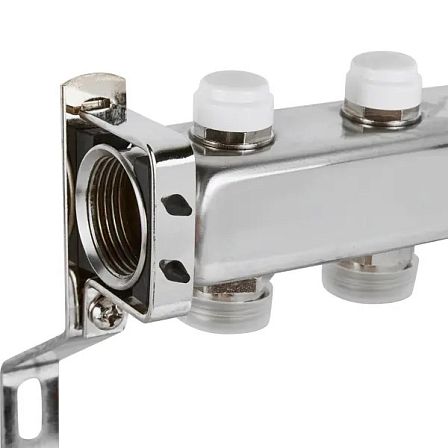

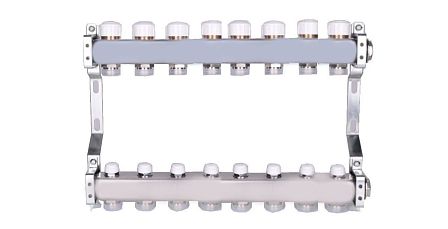

Основой блока являются два нержавеющих распределительных профиля, закрепленные на сдвоенных оцинкованных кронштейнах. Расстояние между центральными осями профилей зафиксировано на отметке 200 мм. Зажимы хомутов снабжены эластомерными прокладками, изолирующими несущие конструкции от вибрационных нагрузок и эксплуатационных шумов.
Подающая гребенка укомплектована настроечными клапанами, посредством которых выполняется ограничение расхода для первичной балансировки петель с разным гидравлическим сопротивлением. Обратная гребенка оснащена запорно-регулировочными клапанами с пластиковыми поворотными рукоятками, позволяющими вручную корректировать объем протекающей жидкости или полностью отсекать отдельные контуры. На концах распределителей установлены завершающие модули (тупиковые секции), в корпусах которых объединены автоматические поплавковые воздухоотводчики для деаэрации системы и поворотные дренажные краны для слива шлама или заполнения контуров.
Назначение и монтажная совместимость
Коллекторный узел монтируется внутри специализированных шкафов или стеновых ниш. К резьбовым выводам Евроконус 3/4 подключаются полимерные (PEX, PE-RT), металлопластиковые или медные трубные контуры с применением обжимных или пресс-соединителей. Наличие встроенных регулировочных механизмов позволяет настроить корректное распределение тепловой энергии по 8 направлениям вне зависимости от протяженности каждой конкретной петли.
