Блок колл. с ручн. регулир. клап.1"х9 вых Евроконус 3/4
- Описание
- Характеристики
- Документация Аналогичные товары
Блок колл. с ручн. регулир. клап.1"х9 вых Евроконус 3/4 (артикул VTc.582.EMNX.0609) является готовым к сборке техническим узлом, выполняющим функции распределения, гидравлической настройки и герметичного перекрытия отдельных технологических петель. Данная арматурная группа распределяет общий поток жидкой среды по 9 независимым направлениям в замкнутых системах радиаторного отопления (при лучевой схеме), напольного обогрева (водяной теплый пол), снеготаяния и потолочного охлаждения.
Технические параметры и характеристики материального исполнения
-
Количество ответвлений (портов): 9 выходов
-
Номинальный диаметр магистрального прохода: 1 дюйм (DN 25)
-
Тип магистральной резьбы: внутренняя, цилиндрическая ISO 228
-
Стандарт соединений на отводах: наружная резьба 3/4 дюйма под «Евроконус» (Euroconus)
-
Шаг между осями выходных штуцеров: 50 мм
-
Максимальное статическое давление: 10 бар (1,0 МПа)
-
Максимальная температура циркулирующей среды: +90 °C
-
Испытательное гидравлическое давление на производстве: 15 бар
-
Допустимый теплоноситель: вода, подготовленные водно-гликолевые растворы (не более 50 % гликоля)
-
Материал изготовления корпусов (гребенок): нержавеющая сталь марки AISI 304L
-
Материал внутренних элементов арматуры: латунь марки CW617N
-
Материал герметизирующих колец и прокладок: синтетический каучук EPDM

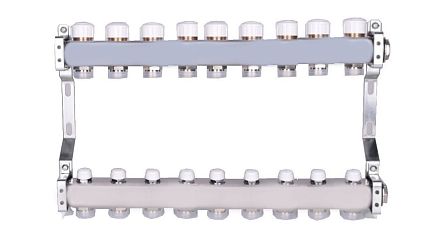

Конструктивное устройство и состав комплекта

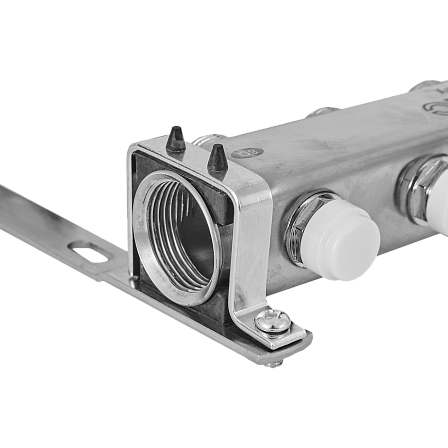

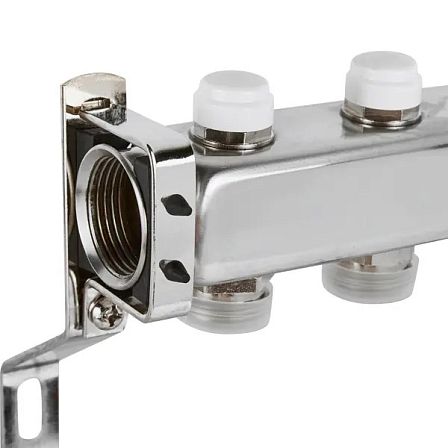

Гидравлический узел поставляется закрепленным на двух стальных фиксирующих кронштейнах. Расстояние между центральными осями верхнего и нижнего корпусов составляет 200 мм; наличие полимерных амортизирующих элементов в хомутах снижает трансляцию структурных шумов и вибраций оборудования на несущие конструкции.
Конструкция состоит из двух нержавеющих коллекторов. Подающий коллектор оснащен настроечными балансировочными клапанами, с помощью которых задается ограничение расхода для выравнивания сопротивлений в петлях. Обратный коллектор укомплектован регулировочно-запорными клапанами, снабженными пластиковыми поворотными маховиками. Вращение маховиков позволяет изменять расход жидкости в ручном режиме или производить полное отсечение потока в контуре. С торцевых сторон обе гребенки соединены с концевыми модулями, каждый из которых включает в себя автоматический поплавковый воздухоотводчик для удаления газов и поворотный дренажный кран для заполнения, слива или промывки трубопроводов.
Область применения и монтажная совместимость
Коллекторный блок размещается в специализированных шкафах или технологических нишах на объектах гражданского и промышленного строительства. К выходным штуцерам Евроконус 3/4 подключаются полимерные (PEX, PE-RT), металлопластиковые или медные трубы через соответствующие пресс- или компрессионные (обжимные) фитинги. Наличие встроенной регулирующей арматуры позволяет сбалансировать гидродинамический режим по всем 9 направлениям вне зависимости от разности длин циркуляционных контуров.
