Блок колл. с ручн. регулир. клап.1"х10 вых Евроконус 3/4
- Описание
- Характеристики
- Документация Аналогичные товары

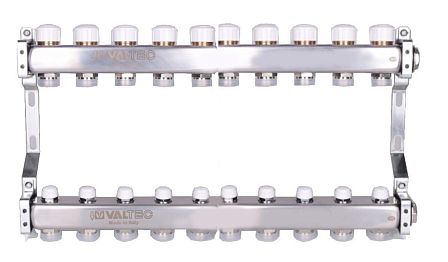

Блок колл. с ручн. регулир. клап.1"х10 вых Евроконус 3/4 (артикул VTc.582.EMNX.0610) представляет собой готовый к монтажу распределительный узел, применяемый для разделения рабочей среды по контурам в системах радиаторного, напольного отопления и климатического охлаждения. Устройство обеспечивает распределение теплоносителя к 10 потребителям, а также позволяет осуществлять ручное перекрытие и гидравлическую увязку отдельных циркуляционных петель между собой для выравнивания давления и температурного режима.
Технические параметры и материальное исполнение
-
Число отводящих патрубков: 10 выходов
-
Номинальный диаметр главных коллекторов: 1 дюйм (DN 25)
-
Присоединительная резьба магистрали: внутренняя, трубная цилиндрическая по ГОСТ 6357
-
Стандарт подключения боковых отводов: наружная резьба 3/4 дюйма, тип «Евроконус»
-
Шаг между осями выходных патрубков: 50 мм
-
Номинальное рабочее давление среды: 10 бар (1,0 МПа)
-
Предельная температура теплоносителя: +90 °C
-
Испытательное гидростатическое давление: 15 бар
-
Используемый теплоноситель: вода или подготовленные водно-гликолевые смеси с концентрацией гликоля не более 50 %
-
Материал изготовления трубных корпусов: нержавеющая сталь марки AISI 304L
-
Материал внутренних деталей клапанов: латунь CW617N, нержавеющая сталь AISI 316
-
Материал уплотнений и прокладок: синтетический каучук EPDM
Особенности конструкции и узлы комплектации

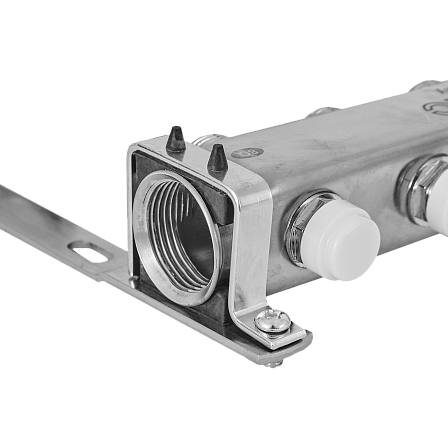

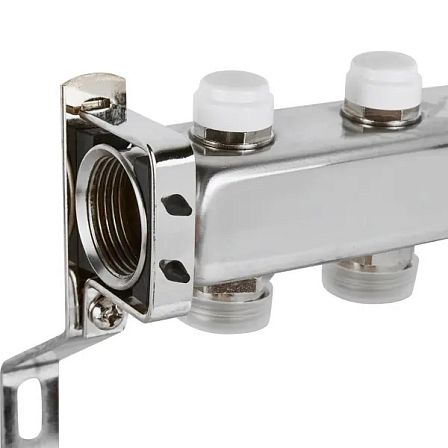

Распределительный гидроузел собран на спаренных стальных кронштейнах, фиксирующих межосевое расстояние между подающей и обратной гребенками в 200 мм. Наличие эластомерных вкладышей в крепежных хомутах предотвращает передачу акустических шумов от трубопроводов на строительные конструкции.
В состав блока входят два распределителя из нержавеющей стали. Подающая гребенка оснащена ручными настроечными клапанами, предназначенными для первичной гидравлической балансировки петель. Обратная гребенка оборудована ручными регулировочными клапанами, которые позволяют полностью перекрывать поток или корректировать расход теплоносителя в ручном режиме. Изменение положения штока клапанов осуществляется вращением пластиковых маховиков. Обе гребенки снабжены концевыми элементами, в тело которых вмонтированы автоматические поплавковые воздухоотводчики и поворотные дренажные краны, служащие для удаления воздуха, заполнения системы жидкостью или слива шлама.
Назначение и монтажная совместимость
Изделие применяется для комплектации распределительных шкафов в составе инженерных сетей индивидуальных жилых домов, квартир и административных объектов. Подключение труб из сшитого полиэтилена (PEX), термостойкого полиэтилена (PE-RT), металлополимеров или тонкостенной меди к выходам Евроконус 3/4 производится посредством компрессионных или пресс-фитингов соответствующего типоразмера. За счет регулирующей арматуры блок компенсирует разность гидравлических потерь в контурах различной длины, предотвращая неравномерный прогрев отопительных приборов и петель теплого пола.
