Главная \ Котельное и отопительное оборудование \ Гидрострелки \ Гидроразделитель с колл., гориз., 5 контуров, до 70 кВт

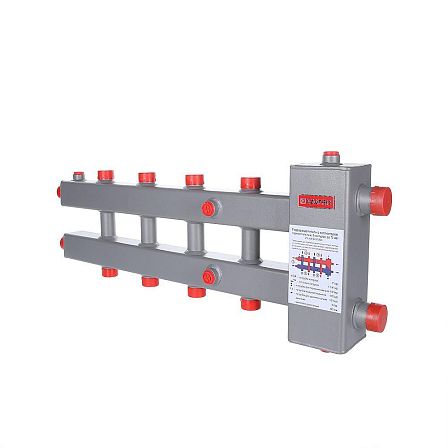

Гидроразделитель с колл., гориз., 5 контуров, до 70 кВт

АРТ: VTc.100.SH.070605

Гидроразделитель с колл., гориз., 5 контуров, до 70 кВт

АРТ: VTc.100.SH.070605

Краткие характеристики

Все характеристики

Страна производства

КИТАЙ

Класс товара

Бытовые

Область применения

Отопление

Давление, бар

17 274 ₽

Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.

В корзину В сравнение

Описание
Характеристики
Документация

Описание

Гидроразделитель с колл., гориз., 5 контуров, до 70 кВт (артикул VTc.100.SH.070605) объединяет в едином корпусе гидравлическую стрелку и распределительные гребенки подачи и возврата. Устройство предназначено для сопряжения контура первичного теплогенератора (котла) со вторичными ветвями потребления в многоконтурных схемах теплоснабжения. Оборудование обеспечивает независимость циркуляции насосов, выравнивание давлений, температурную стабилизацию и предотвращение теплового удара в котельном оборудовании. Применяется в закрытых тепловых сетях жилых, коммунальных и производственных объектов.

Эксплуатационные и конструктивные характеристики

Линейный предел тепловой мощности: до 70 кВт.
Рабочее давление в системе (максимальное): 6 бар (0,6 МПа).
Предельная температура циркулирующей среды: 110 °C.
Число независимых направлений (подключаемых петель): 5 контуров.
Материал изготовления конструктивных элементов: черная конструкционная сталь.
Форма профиля корпусных деталей: прямоугольное сечение.

Конфигурация присоединительных патрубков
Инженерный модуль снабжен резьбовыми выходами цилиндрического типа (G) для стыковки с основными и вспомогательными компонентами сети:
Патрубки котлового (первичного) контура: резьба 1 1/4" (внутренняя).
Патрубки отопительных (вторичных) контуров: резьба 1" (наружная).
Вспомогательные резьбовые гнезда: резьба 1/2" (внутренняя). Предназначены для установки контрольно-измерительных приборов (термометров, манометров или термоманометров), автоматического или ручного клапана сброса воздуха, а также дренажно-сливной арматуры (кранов для слива теплоносителя).

Особенности функционирования и монтажа
Разделение потоков внутри стального корпуса оптимизирует гидравлические режимы при переменном расходе теплоносителя на стороне потребителей (радиаторы, бойлеры косвенного нагрева, вентиляционные приточные установки). Стальная конструкция обладает жесткой фиксацией геометрических размеров патрубков, что исключает перекосы при монтаже насосных групп быстрого монтажа или стандартных трубопроводных узлов. Горизонтальная ориентация блока оптимизирует использование пространства котельной. Установка оборудования на стеновые ограждения осуществляется при помощи специализированных универсальных металлических кронштейнов серии VTc.100.S.H (в комплект поставки не входят).
