Главная \ Запорно - регулирующая арматура \ Компенсаторы \ Вибро-компенсатор (резиновый) \ КОМПЕНСАТОР РЕЗИНОВЫЙ "DENDOR" тип KMS DN 500 PN10 ФЛАНЦЕВЫЙ, КОРПУС EPDM , Tmax=90oC F10000005000
-30%

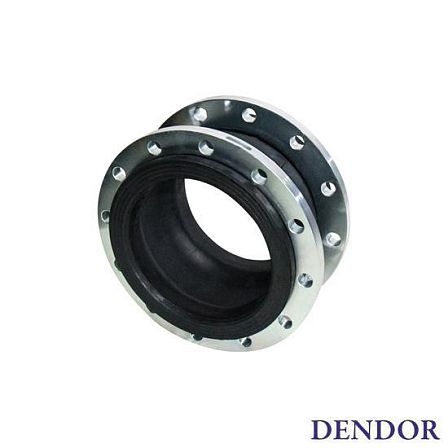

КОМПЕНСАТОР РЕЗИНОВЫЙ "DENDOR" тип KMS DN 500 PN10 ФЛАНЦЕВЫЙ, КОРПУС EPDM , Tmax=90oC F10000005000
АРТ: F10000005000
-30%

КОМПЕНСАТОР РЕЗИНОВЫЙ "DENDOR" тип KMS DN 500 PN10 ФЛАНЦЕВЫЙ, КОРПУС EPDM , Tmax=90oC F10000005000

АРТ: F10000005000
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Отопление / Пароконденсатные системы / Теплоснабжение
Материал фланцев
Стальные
DENDOR DENDOR Бренд DENDOR

Товар не поставляется

Описание

Компенсатор DENDOR тип KMS DN 500 PN10, исполнение 400003-1001-00-00000 — резиновая фланцевая вибровставка для трубопроводов условным проходом DN 500 и номинальным давлением PN10. Изделие компенсирует осевые, боковые и угловые перемещения трубопровода, снижает передачу вибраций, гидравлических ударов и шума.

Назначение и применение

Компенсатор предназначен для систем водоснабжения, водоотведения, отопления, а также для трубопроводов промышленного и коммунального назначения. Устройство применяется для уменьшения нагрузок, возникающих при температурном удлинении труб, вибрации насосного и другого оборудования, а также при монтаже трубопроводных участков.

Основные параметры

  • Тип: KMS, резиновый фланцевый компенсатор.
  • Номинальный диаметр: DN 500.
  • Номинальное давление: PN10, до 1,0 МПа.
  • Присоединение: фланцевое.
  • Направление движения рабочей среды: двухстороннее.
  • Монтажное положение: любое.
  • Температура рабочей среды для корпуса EPDM: от −25 до +90 °C.

Конструкция и материалы

Корпус компенсатора выполнен из EPDM и имеет армированный каркас из синтетической ткани. Фланцы изготовлены из оцинкованной стали Ст20+Zn, армирующее кольцо — из углеродистой стали Ст35. Конструкция рассчитана на упругое восприятие перемещений без передачи значительной части нагрузок на трубопровод и подключенное оборудование.

Габаритные и присоединительные размеры

  • Строительная длина L: 265 мм.
  • Толщина фланца b: 27,5 мм.
  • Количество и диаметр крепежных отверстий: 20 × Ø26 мм.
  • Наружный диаметр фланца ØD1: 620 мм.
  • Диаметр расположения крепежных отверстий ØD2: 570 мм.
  • Масса: 59 кг.

Допустимые перемещения

  • Осевое растяжение: до 16 мм.
  • Осевое сжатие: до 25 мм.
  • Боковое смещение: до 22 мм.
  • Угловое смещение: до 15°.

Требования к присоединению и монтажу

Для установки применяют воротниковые ответные фланцы PN10 по ГОСТ 33259-2015. Монтаж на плоские и свободные плоские фланцы не допускается. Фланцы трубопровода перед установкой должны быть соосны и параллельны; скручивание и растяжение компенсатора при монтаже не допускаются.

Компенсатор устанавливают после закрепления трубопровода на опорах. При вероятности превышения допустимых боковых или угловых перемещений требуется применение контрольных стержней. Рекомендуемый крутящий момент затяжки болтов для исполнения DN 500 PN10 составляет 100 Н·м.

Эксплуатационные ограничения

Не допускается одновременная работа изделия на растяжение и боковой сдвиг. Компенсатор не используется как опорная конструкция трубопровода. Не рекомендуется наносить на резиновый корпус лакокрасочное покрытие или теплоизоляционный слой.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Отопление / Пароконденсатные системы / Теплоснабжение
Материал фланцев
Стальные
Материал эластичной части
EPDM
Ограничитель хода
Нет
Допустимое угловое смещение, °С
15
Допустимое осевое растяжение, мм
до 16 мм
Допустимое осевое сжатие, мм
до 25 мм
Диаметр, (мм, дюйм)
500 (20)
Давление, бар
10
Присоединение
Фланцы
Количество в упаковке
1шт
Гарантия
1 год
Цвет
Черные
Артикул
F10000005000
Объём одной штуки, м³
0.11896
Вес (кг)
59
Длина (мм)
265
Ширина (мм)
670
Высота (мм)
670
Дата доставки в ваш город
Документация
Техническое описание.pdf
176.32Кб
Руководство по эксплуатации.pdf
310.35Кб
Гигиенический сертификат.pdf
444.86Кб
Отказное письмо ТР ТС 032-2013.pdf
1.07Мб
