Главная \ Запорно - регулирующая арматура \ Компенсаторы \ Вибро-компенсатор (резиновый) \ КОМПЕНСАТОР РЕЗИНОВЫЙ "DENDOR" тип KMS DN 700 PN10 ФЛАНЦЕВЫЙ, КОРПУС EPDM , Tmax=90oC F10000007000
-30%

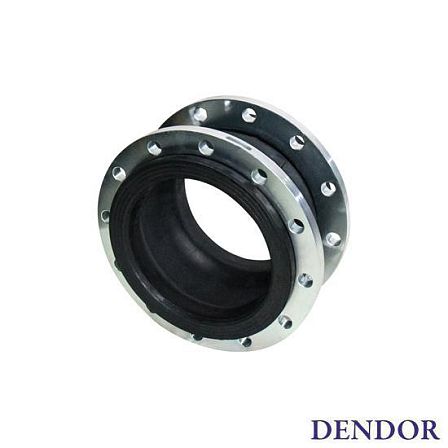

КОМПЕНСАТОР РЕЗИНОВЫЙ "DENDOR" тип KMS DN 700 PN10 ФЛАНЦЕВЫЙ, КОРПУС EPDM , Tmax=90oC F10000007000
АРТ: F10000007000
-30%

КОМПЕНСАТОР РЕЗИНОВЫЙ "DENDOR" тип KMS DN 700 PN10 ФЛАНЦЕВЫЙ, КОРПУС EPDM , Tmax=90oC F10000007000

АРТ: F10000007000
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Отопление / Пароконденсатные системы / Теплоснабжение
Материал фланцев
Стальные
DENDOR DENDOR Бренд DENDOR

Товар не поставляется

Описание

Компенсатор DENDOR тип KMS DN 700 PN10, исполнение 400003-1001-00-00000 — резиновый фланцевый компенсатор для трубопроводов с условным проходом DN 700 и номинальным давлением PN 10. Предназначен для компенсации температурных деформаций, снижения передачи вибраций, шумов и воздействия гидроударов.

Назначение
Компенсатор применяется в трубопроводных системах водоснабжения, водоотведения, отопления и в других промышленных системах. Изделие воспринимает осевые, боковые и угловые смещения трубопровода в пределах установленных значений.

Основные параметры

  • Тип: KMS;
  • Условный проход: DN 700;
  • Номинальное давление: PN 10 — до 1,0 МПа;
  • Строительная длина: 265 мм;
  • Наружный диаметр фланца: 840 мм;
  • Диаметр уплотнительной поверхности: 786 мм;
  • Количество и диаметр крепежных отверстий: 24 × Ø30 мм;
  • Толщина фланца: 37,5 мм;
  • Масса: 102 кг;
  • Допустимое отклонение массы: ±5%.

Компенсирующая способность
Допустимое осевое растяжение составляет до 16 мм, осевое сжатие — до 25 мм, боковое смещение — до 22 мм. Максимальное угловое смещение осей — 15°. Одновременная работа изделия на растяжение и сдвиг не допускается.

Конструкция и материалы
Корпус компенсатора изготовлен из эластомера EPDM; в конструкции предусмотрено армирующее кольцо из углеродистой стали Ст35. Присоединительные фланцы выполнены из оцинкованной стали Ст20+Zn. Фланцевое исполнение обеспечивает монтаж в разрыв трубопровода.

Рабочая среда и температура
Для исполнения с корпусом из EPDM допустима температура рабочей среды от −25 до +90 °C. Направление движения рабочей среды — двухстороннее. Компенсатор может использоваться в системах холодного и горячего водоснабжения, отопления, с водой, воздухом, гликолевыми смесями и другими средами, совместимыми с материалами изделия.

Присоединение и монтаж
Присоединение к трубопроводу — фланцевое. Для монтажа должны использоваться воротниковые ответные фланцы PN10 по ГОСТ 33259-2015. Трубопроводы необходимо закрепить до установки компенсатора; использовать изделие в качестве опорной конструкции нельзя.

Особенности установки
Фланцы трубопровода должны быть соосны и параллельны. Болтовое соединение затягивается равномерно по перекрестной схеме; рекомендуемый крутящий момент для DN 700 PN10 — 110 Н·м. При вероятности превышения допустимых боковых или угловых смещений следует применять контрольные стержни.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Отопление / Пароконденсатные системы / Теплоснабжение
Материал фланцев
Стальные
Материал эластичной части
EPDM
Ограничитель хода
Нет
Допустимое угловое смещение, °С
15
Диаметр, (мм, дюйм)
700 (28)
Давление, бар
10
Присоединение
Фланцы
Количество в упаковке
1шт
Гарантия
1 год
Цвет
Черные
Артикул
F10000007000
Объём одной штуки, м³
0.21227
Вес (кг)
102
Длина (мм)
265
Ширина (мм)
895
Высота (мм)
895
Дата доставки в ваш город
Документация
Техническое описание.pdf
181.01Кб
Руководство по эксплуатации.pdf
306.49Кб
Гигиенический сертификат.pdf
444.86Кб
Отказное письмо ТР ТС 032-2013.pdf
1.07Мб
