Главная \ Запорно - регулирующая арматура \ Компенсаторы \ Вибро-компенсатор (резиновый) \ КОМПЕНСАТОР РЕЗИНОВЫЙ "DENDOR" тип KMS DN 800 PN16 ФЛАНЦЕВЫЙ, КОРПУС EPDM , Tmax=90oC F16000008000
-30%

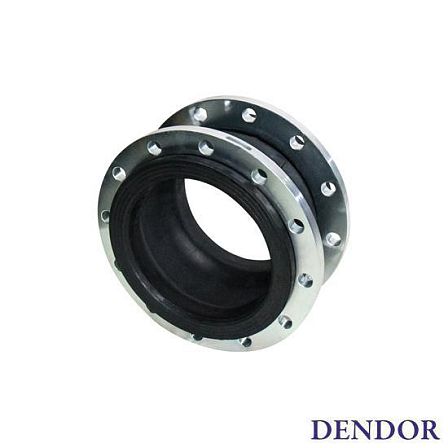

КОМПЕНСАТОР РЕЗИНОВЫЙ "DENDOR" тип KMS DN 800 PN16 ФЛАНЦЕВЫЙ, КОРПУС EPDM , Tmax=90oC F16000008000
АРТ: F16000008000
-30%

КОМПЕНСАТОР РЕЗИНОВЫЙ "DENDOR" тип KMS DN 800 PN16 ФЛАНЦЕВЫЙ, КОРПУС EPDM , Tmax=90oC F16000008000

АРТ: F16000008000
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Канализация / Отопление
Материал фланцев
Стальные
DENDOR DENDOR Бренд DENDOR

Товар не поставляется

Описание

Компенсатор DENDOR тип KMS DN 800 PN16, исполнение 400003-2001-00-00000 — резиновый фланцевый компенсатор для трубопроводов с условным проходом DN 800 и номинальным давлением PN 16. Предназначен для снижения механических вибраций, гидроударов, шума и компенсации температурных расширений трубопроводов систем водоснабжения, водоотведения, отопления, промышленности и ЖКХ.

Назначение и присоединение

Изделие устанавливается между фланцами трубопровода. Направление движения рабочей среды — двухстороннее; монтажное положение не регламентируется. Для соединения применяются воротниковые ответные фланцы PN 16 по ГОСТ 33259-2015. Использование плоских и плоских свободных фланцев не допускается.

Основные параметры

  • Тип: KMS.
  • Условный проход: DN 800.
  • Номинальное давление: PN 16, до 1,6 МПа.
  • Строительная длина L: 265 мм.
  • Толщина фланца b: 38 мм.
  • Присоединение: 24 отверстия диаметром 39 мм.
  • Диаметр расположения крепёжных отверстий ØD1: 950 мм.
  • Уплотнительный диаметр ØD2: 885 мм.
  • Масса: 174 кг; допустимое отклонение массы — ±5%.

Габаритные и присоединительные размеры приведены для исполнения DN 800 PN 16.

Компенсирующая способность

  • Осевое растяжение: до 16 мм.
  • Осевое сжатие: до 25 мм.
  • Боковое смещение: до 22 мм.
  • Угловое смещение осей: до 15°.

При вероятности превышения допустимого бокового или углового смещения должны применяться контрольные стержни. Одновременная работа компенсатора на растяжение и сдвиг не допускается.

Конструкция

Компенсатор состоит из резинового корпуса, армирующего кольца и фланцев. Фланцы изготовлены из оцинкованной стали Ст20+Zn, армирующее кольцо — из углеродистой стали Ст35. Для типа KMS предусмотрены варианты резинового корпуса из EPDM или NBR; материал конкретного изделия указывается на маркировочной табличке и в паспорте.

Температура рабочей среды

  • Для корпуса EPDM: от −25 до +90 °C.
  • Для корпуса NBR: от −15 до +80 °C.

Допустимый температурный диапазон определяется материалом резинового корпуса конкретного исполнения.

Требования к монтажу

Монтаж выполняют после закрепления трубопроводов; использовать компенсатор как опорную конструкцию запрещено. Трубопроводы и ответные фланцы перед установкой должны быть отцентрированы, соосны и параллельны. Болты устанавливают со стороны резинового корпуса и затягивают равномерно по перекрёстной схеме. Для DN 800 PN 16 момент затяжки болтов составляет 180 Н·м.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Канализация / Отопление
Материал фланцев
Стальные
Материал эластичной части
EPDM
Ограничитель хода
Нет
Допустимое угловое смещение, °С
15
Диаметр, (мм, дюйм)
800 (32)
Давление, бар
16
Присоединение
Фланцы
Количество в упаковке
1шт
Гарантия
1 год
Цвет
Черные
Артикул
F16000008000
Объём одной штуки, м³
0.27842
Вес (кг)
174
Длина (мм)
265
Ширина (мм)
1025
Высота (мм)
1025
Дата доставки в ваш город
Документация
Техническое описание.pdf
176.32Кб
Руководство по эксплуатации.pdf
310.35Кб
Гигиенический сертификат.pdf
443.82Кб
Отказное письмо ТР ТС 032-2013.pdf
1.07Мб
Отказное письмо ТР ТС 010-2011.pdf
105.96Кб
