Главная \ Запорно - регулирующая арматура \ Ремонтно - соединительная арматура для труб \ Муфты ДРК для полиэтиленовых труб \ Муфта соединительная фиксирующая DENDOR RC-R13 DN600 (PE630) PN16 чугунная для полиэтиленовых труб 630 мм KMS0RCR06300

-30%

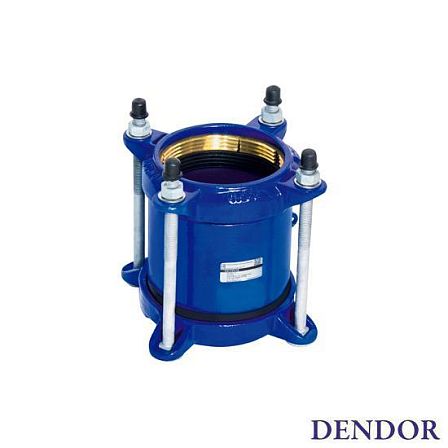

Муфта соединительная фиксирующая DENDOR RC-R13 DN600 (PE630) PN16 чугунная для полиэтиленовых труб 630 мм KMS0RCR06300

АРТ: KMS0RCR06300

-30%

Муфта соединительная фиксирующая DENDOR RC-R13 DN600 (PE630) PN16 чугунная для полиэтиленовых труб 630 мм KMS0RCR06300

АРТ: KMS0RCR06300

Краткие характеристики

Все характеристики

Страна производства

РОССИЯ

Класс товара

Промышленные

Область применения

Водоснабжение

Материал

Чугунные

Товар не поставляется

Описание
Характеристики
Документация

Описание

Муфта соединительная фиксирующая DENDOR RC-R13 DN600 (PE630) PN16, исполнение 105111-7001-00-00000, предназначена для соединения полиэтиленовых труб с наружным диаметром 630 мм. Изделие имеет муфтовое присоединение, рассчитано на номинальное давление PN16 и оснащено фиксирующими элементами для удержания трубы в соединении.

Назначение

Муфта применяется для прямого соединения пластиковых труб, включая трубы из ПЭ, ПНД и ПВХ. Исполнение DN600 соответствует трубам PE630 с наружным диаметром 630 мм. Фиксирующая конструкция ограничивает продольное смещение труб при температурных деформациях и линейном удлинении трубопровода.

Основные параметры

Тип: соединительная фиксирующая муфта RC-R13.
Номинальный диаметр: DN600.
Наружный диаметр соединяемой трубы: PE630, 630 мм.
Номинальное давление: PN16.
Тип присоединения: муфтовый.
Допустимое отклонение трубопровода от центральной оси: до 3°.

Муфта предназначена для монтажа на гладких концах пластиковых труб без фланцевого соединения.

Конструкция

Корпус изготовлен из высокопрочного чугуна GGG40. Герметизация выполняется уплотнением из EPDM; фиксирующие элементы выполнены из латуни. Для типоразмеров от DN300 фиксатор выполнен отдельными сегментами, которые устанавливаются независимо от уплотнения и закрепляются отдельными винтами.

Материалы элементов

Корпус — высокопрочный чугун GGG40.
Уплотнение — EPDM.
Фиксирующие сегменты — латунь.
Прижимные кольца — чугун.
Болты, гайки и шайбы — оцинкованная сталь.
Защитные колпаки — пластик.

Поверхность корпуса имеет эпоксидное покрытие.

Рабочие условия

Муфта серии RC-R13 применяется в трубопроводах холодного и горячего водоснабжения, отопления, для питьевой и морской воды, воздуха, а также гликолевых смесей. Рабочий температурный диапазон для серии указан от −25 до +70 °C, кратковременно допустимая максимальная температура — до +80 °C.

Особенности монтажа

Перед затяжкой болтов необходимо совместить концы труб, установить муфту на участок соединения и обеспечить равномерную затяжку крепежа по окружности. Фиксирующие сегменты должны быть расположены по всей окружности трубы, чтобы обеспечить удержание трубы и герметичность соединения.
