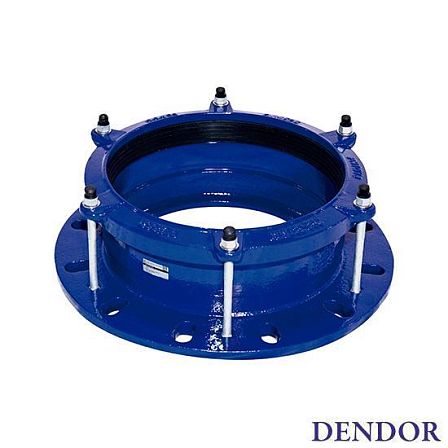

Фланец обжимной ПФРК DENDOR FA-U13 DN 350 PN 16 (386-410) универсальный чугунный для стальных чугунных и ПВХ труб KFU000003841
- Описание
- Характеристики
- Документация
Фланец обжимной универсальный DENDOR FA-U13 DN350 (386–410) PN16, исполнение 101111-6001-00-00000, предназначен для присоединения труб с наружным диаметром 386–410 мм к фланцевой трубопроводной арматуре. Номинальное давление — PN16, условный проход — DN350.
Назначение
Изделие применяется для соединения стальных, чугунных и ПВХ труб с фланцевой арматурой: задвижками, затворами, клапанами, кранами и фильтрами. Присоединение к трубе выполняется обжимной муфтой, к арматуре — фланцем; сварочные работы не требуются.
Присоединительные параметры
- условный проход: DN350;
- номинальное давление: PN16;
- диапазон наружных диаметров присоединяемой трубы: 386–410 мм;
- тип присоединения к трубопроводу: муфтовый обжимной;
- тип присоединения к арматуре: фланцевый;
- фланцевое соединение: универсальная рассверловка для PN10 и PN16 по ГОСТ 33259-2015.
Фланец рассчитан на монтаж на трубопроводах указанного диапазона наружных диаметров.
Конструкция и материалы
Конструкция включает корпус с фланцем, обжимное кольцо, эластомерное уплотнение и крепёжные элементы. Корпус изготовлен из чугуна и имеет эпоксидное порошковое покрытие; уплотнение — EPDM. Крепёж выполнен из стали с защитным покрытием.
Рабочие условия
Фланец предназначен для воды, воздуха и неагрессивных жидкостей. Рабочая температура для исполнения с уплотнением EPDM составляет от −25 до +90 °C. Номинальное рабочее давление — до 1,6 МПа.
Габаритные и монтажные данные
- строительная длина L: 115 мм;
- наружный диаметр фланца D: 520 мм;
- диаметр расположения крепёжных отверстий D2: 429 мм;
- проходной диаметр D3: 360 мм;
- крепёж обжимного соединения: 8 болтов M14×210;
- масса: 33 кг.
Монтаж выполняют с равномерной перекрёстной затяжкой крепежа, без перекоса обжимного кольца.
