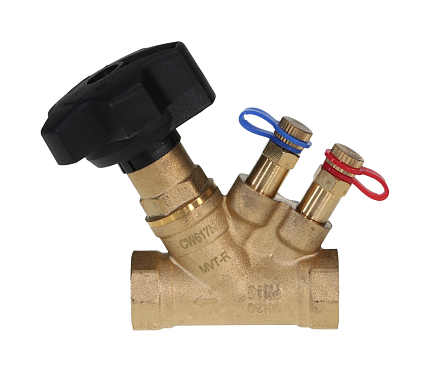

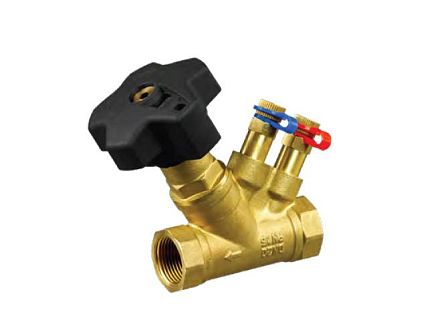

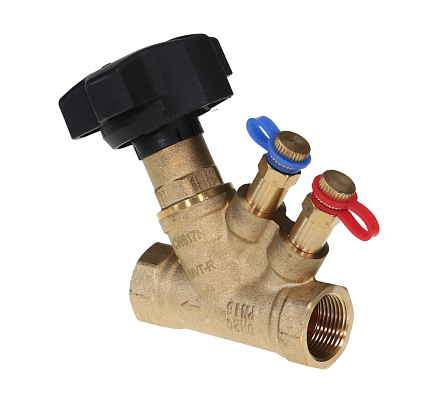

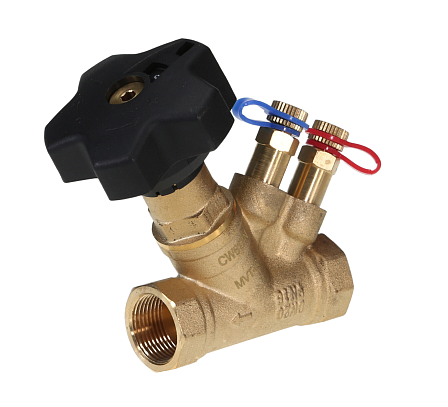

Ручной балансировочный клапан Ридан MVT-R LF DN 40 PN 16 латунный с внутренней резьбой ВР/ВР 003Z4085RLF
- Описание
- Характеристики
- Документация Аналогичные товары
Ручной балансировочный клапан Ридан MVT-R LF DN 40, артикул 003Z4085RLF, предназначен для гидравлической балансировки систем отопления, тепло- и холодоснабжения, а также ГВС. Клапан имеет внутреннее резьбовое присоединение Rp 1½, номинальное давление PN 16 и пропускную способность Kvs 12,38 м³/ч.
Назначение и применение
Клапан применяется для настройки и ограничения расхода рабочей среды в трубопроводных системах. Модель рассчитана на системы с постоянным расходом, а в системах с переменным расходом может использоваться совместно с автоматическими балансировочными клапанами. Установка допускается на подающем или обратном трубопроводе с учетом направления потока, указанного стрелкой на корпусе.
Регулирование расхода
Пропускная способность изменяется вручную поворотом настроечной рукоятки: при вращении по часовой стрелке расход уменьшается, против часовой — увеличивается. В окне рукоятки отображается установленное значение настройки с целой и десятичной частью. Положение 0 соответствует полному закрытию клапана; настройка может быть заблокирована.
Основные технические характеристики
- Номинальный диаметр: DN 40.
- Артикул: 003Z4085RLF.
- Присоединение: внутренняя резьба Rp 1½ по ISO 7/1.
- Номинальное рабочее давление: PN 16 бар.
- Испытательное давление: 25 бар.
- Максимальный перепад давления на клапане: 1,5 бар.
- Пропускная способность Kvs: 12,38 м³/ч.
- Температура рабочей среды: от 0 до +120 °C.
- Температура транспортировки и хранения: от −40 до +70 °C.
Клапан рассчитан на работу в заданном диапазоне давления и температуры при корректном подборе по расходу и перепаду давления.
Конструкция
Корпус и золотник изготовлены из латуни, уплотнения — из EPDM. Клапан оснащен съемной настроечной рукояткой, индикатором положения и двумя игольчатыми измерительными ниппелями: до седла и после седла. Ниппели используются для измерения перепада давления и настройки расхода.
Рабочие среды
Клапан предназначен для водяных систем. Допускается применение этиленгликоля, пропиленгликоля и теплоносителя HYCOOL с концентрацией гликоля не более 30 %. Герметичность при полном перекрытии соответствует требованию отсутствия видимой протечки по ISO 5208.
Особенности эксплуатации
Перед монтажом трубопровод необходимо промыть. Для установки и регулирования требуется обеспечить свободный доступ к рукоятке и измерительным ниппелям. Клапан выполняет функции балансировочной и запорной арматуры: после настройки расхода он может использоваться для быстрого перекрытия потока.
