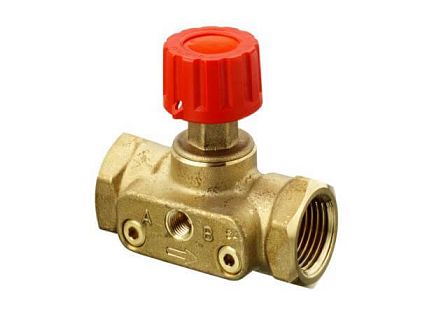

Клапан запорный балансировочный Danfoss CDT DN 32 PN 16 латунный ВР/ВР 003Z7694
АРТ: 003Z7694

Клапан запорный балансировочный Danfoss CDT DN 32 PN 16 латунный ВР/ВР 003Z7694

АРТ: 003Z7694
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Бытовые
Область применения
Отопление / Теплоснабжение
Материал
Латунные

Товар не поставляется

Описание

Клапан запорный CDT DN 32, артикул 003Z7694, предназначен для перекрытия потока теплоносителя в системах отопления и охлаждения. Изделие устанавливается на подающем трубопроводе, имеет внутреннее резьбовое присоединение Rp 1 1/4, номинальное давление PN 16 и пропускную способность Kvs 6,3 м³/ч. Конструкция допускает подключение импульсной трубки автоматических балансировочных клапанов APT или ASV-P.

Назначение

Клапан CDT используется как ручная запорная арматура в водяных системах теплоснабжения, охлаждения, вентиляции и кондиционирования. Основная функция изделия — изоляция участка трубопровода или оборудования при эксплуатации, обслуживании и ремонте. Клапан не предназначен для регулирования расхода или точной гидравлической настройки системы.

Применение в балансировочных системах

Конструкция предусматривает присоединение импульсной трубки от автоматических балансировочных клапанов APT либо ASV-P. Клапан может комплектоваться измерительными ниппелями, приобретаемыми отдельно; после их установки возможно измерение расхода теплоносителя на соответствующем участке трубопровода. Монтаж ниппелей рекомендуется выполнять до заполнения системы рабочей средой.

Рабочая среда и параметры

Рабочей средой являются вода и водные растворы гликолей, применяемые в закрытых системах отопления и охлаждения. Диапазон температуры среды составляет от -20 до +120 °C. Номинальное давление — PN 16 бар, максимально допустимый перепад давления на клапане — 1,5 бар. Изделие не применяется в системах хозяйственно-питьевого водоснабжения.

Присоединение и гидравлические данные

  • Номинальный диаметр: DN 32.
  • Артикул: 003Z7694.
  • Тип присоединения: внутренняя трубная резьба.
  • Размер резьбы для подключения к трубопроводу: Rp 1 1/4.
  • Пропускная способность: Kvs 6,3 м³/ч.
  • Материал корпуса: латунь.
  • Функция слива: отсутствует.
  • Настроечная шкала: отсутствует.

Клапан рассчитан на установку в подающей линии и выполняет функцию перекрытия потока без возможности настройки расчетного расхода.

Конструктивное исполнение

Клапан управляется вручную поворотной рукояткой. В состав конструкции входят рукоятка, шпиндель, кольцевые уплотнения, конус, седло и корпус. Перекрытие выполняется перемещением конуса к седлу; для полного открытия или закрытия рукоятку поворачивают до упора. Конструкция не содержит встроенного устройства настройки расхода.

Характеристики
Страна производства
РОССИЯ
Класс товара
Бытовые
Область применения
Отопление / Теплоснабжение
Материал
Латунные
Диаметр, (мм, дюйм)
32 (1 1/4)
Давление, бар
16
Присоединение
Резьбы внутренние
Количество в упаковке
1шт
Гарантия
1 год
Цвет
Без цвета
Артикул
003Z7694
Пропускная способность, м³
Kvs 6,3 м³/ч
Объём одной штуки, м³
0.00068
Вес (кг)
1.37
Длина (мм)
58
Ширина (мм)
95
Высота (мм)
124
Дата доставки в ваш город
Документация
003Z7694_Паспорт_pdf.pdf
98.85Кб
003Z7694_Руководство_по_эксплуатации_pdf.pdf
179.06Кб
30368_B_08622_pdf.pdf
150.12Кб
01_07_2022 Ридан о заменах балансировки и термостатики_pdf.pdf
477.42Кб
Каталог Балансировочные клапаны Danfoss (RC_08_A22_50) 2019_pdf.pdf
15.48Мб
ЕАЭС N RU Д-RU.РА09.В.13121_22 (4).pdf
895.63Кб
