Уплотн. фитинги AluPEX 20x2 G3/4'' вн
- Описание
- Характеристики
- Документация Аналогичные товары
Уплотнительный фитинг AluPEX 20×2 G3/4″ вн, артикул 013G4190, предназначен для присоединения металлополимерной трубы AluPEX с наружным диаметром 20 мм и толщиной стенки 2 мм к клапану или другому элементу с наружной резьбой G3/4″. Фитинг применяется в трубопроводах систем отопления и формирует разборное соединение трубы с резьбовым оборудованием.
Назначение
Изделие используется для соединения металлополимерных труб типа AluPEX с клапанами терморегуляторов, запорно-присоединительными элементами и другими устройствами, имеющими наружную резьбу G3/4″. Внутренняя резьба фитинга наворачивается на резьбовой патрубок оборудования, а трубная часть фиксируется на трубе 20×2 мм.
Совместимость с трубой
Фитинг рассчитан на трубу с наружным диаметром 20 мм и толщиной стенки 2 мм. Размер 20×2 указывает на геометрию трубы: 20 мм составляет наружный диаметр, 2 мм — толщину стенки. Применение с трубами другого типоразмера не обеспечивает корректного обжима и герметичности соединения.
Конструкция соединения

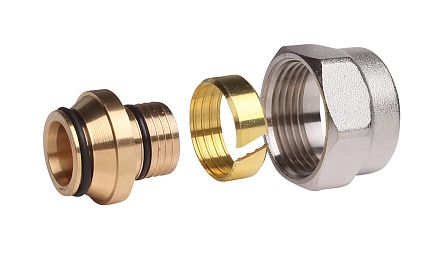

Комплект уплотнительного фитинга включает опорную втулку, обжимное кольцо, шайбу и соединительную гайку. При монтаже втулка устанавливается внутрь трубы, а кольцо и гайка создают механическое обжатие трубной стенки. Такая конструкция позволяет собрать разъемное соединение без пайки и сварки.
Резьбовое присоединение
Фитинг имеет внутреннюю резьбу G3/4″. Он предназначен для установки на оборудование с соответствующей наружной резьбой. Резьбовая часть служит для соединения с клапаном, а уплотнительная часть — для фиксации металлополимерной трубы.
Рабочие условия
Для соединений с металлополимерными трубами AluPEX рабочее давление не должно превышать 6 бар, испытательное давление — 10 бар, максимальная температура теплоносителя — 95 °C. Предельные параметры самой трубы необходимо дополнительно учитывать по документации ее изготовителя.
Основные данные
- Артикул: 013G4190.
- Тип: уплотнительный фитинг для металлополимерной трубы.
- Совместимая труба: AluPEX 20×2 мм.
- Тип резьбы: внутренняя.
- Размер резьбы: G3/4″.
- Область применения: системы отопления с металлополимерными трубопроводами.
- Соединение: разборное, с обжимным кольцом и опорной втулкой.
Статус изделия
Артикул 013G4190 относится к архивным позициям. При проектировании, ремонте или замене соединения следует проверять совместимость фитинга с используемым клапаном, трубой 20×2 мм и параметрами конкретной системы отопления.
