Главная \ Насосы и насосное оборудование \ Насосы \ Циркуляционные насосы \ Насос RWS 50-200FT

-40%

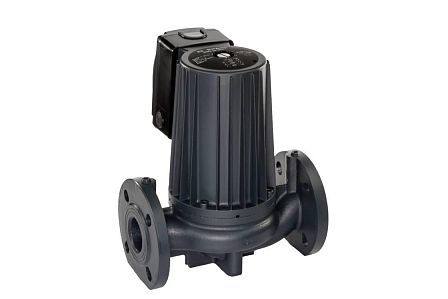

Насос RWS 50-200FT

АРТ: 015P1026

-40%

Насос RWS 50-200FT

АРТ: 015P1026

Краткие характеристики

Все характеристики

Страна производства

РОССИЯ

Класс товара

Промышленные

Область применения

Вентиляция / Водоснабжение / Отопление / Теплоснабжение / Тёплый пол / Холодоснабжение

Ширина, мм

242 мм

Товар не поставляется

Описание
Характеристики
Документация

Аналогичные товары

Описание

Насос Ridan RWS 50-200FT (артикул 015P1026) — циркуляционный насос с мокрым ротором для систем отопления, охлаждения и кондиционирования. Модель с фланцевым присоединением DN 50, трехфазным питанием 3×380 В и тремя скоростями работы обеспечивает расход до 24 м³/ч и напор до 16 м.

Назначение и конструкция

Насос предназначен для принудительной циркуляции воды и других чистых маловязких жидкостей в замкнутых инженерных системах. Ротор электродвигателя погружен в перекачиваемую среду и отделен от статора герметичной гильзой. Перекачиваемая жидкость одновременно охлаждает двигатель и смазывает подшипники.

Конструкция не предусматривает уплотнения по вращающемуся валу. Корпус насоса выполнен из чугуна HT200 с катафорезным покрытием, вал ротора — из нержавеющей стали AISI 304, гильза статора — из нержавеющей стали AISI 304. Рабочее колесо изготовлено из композита PES/PP с 30% стекловолокна.

Гидравлические характеристики

Максимальный расход: 24 м³/ч.
Максимальный напор: 16 м.
Номинальный диаметр присоединения: DN 50.
Тип присоединения: фланцевый.
Номинальное давление фланцев: PN 06/10.
Максимальное рабочее давление в системе: 10 бар.
Испытательное давление: 15 бар.
Минимально допустимый расход: не менее 10% от максимального, то есть 2,4 м³/ч.

Электрические параметры

Насос рассчитан на питание от трехфазной сети 3×380 В частотой 50 Гц. Электродвигатель — двухполюсный асинхронный, с переключением между тремя фиксированными скоростями. Переключатель скорости расположен внутри клеммной коробки.

1-я скорость: потребляемая мощность P1 — 900 Вт, ток — 1,6 А.
2-я скорость: потребляемая мощность P1 — 1000 Вт, ток — 1,7 А.
3-я скорость: потребляемая мощность P1 — 1300 Вт, ток — 2,6 А.

Двигатель оснащен встроенным тепловым реле. Контакты термозащиты выведены на клеммную колодку и должны подключаться к внешнему устройству защиты. Максимальная нагрузка на контакты термореле составляет 250 В, 2 А.

Рабочая среда и температурный режим

Допускается перекачивание воды, чистых невзрывоопасных и неагрессивных к материалам насоса жидкостей без твердых и длинноволокнистых включений, а также без примесей минеральных масел. Возможна работа с водными растворами гликолей концентрацией до 50%.

Температура перекачиваемой жидкости: от −20 до +110 °C.
Допустимая температура окружающей среды: от 0 до +40 °C.
Температура хранения: от −30 до +55 °C.
Минимальное избыточное давление на входе: 0,85 бар при 70 °C, 1 бар при 90 °C, 1,6 бар при 110 °C.

Габариты и масса

Монтажная длина L: 280 мм.
Расстояние L1: 140 мм.
Высота H: 329 мм.
Высота H1: 72 мм.
Высота H2: 257 мм.
Ширина B: 242 мм.
Размеры B1/B2/B3: 88/154/90 мм.
Масса нетто: 19,8 кг.
Масса брутто: 24,6 кг.

Требования к монтажу

При установке вал электродвигателя должен располагаться горизонтально. Для предотвращения попадания конденсата в клеммную коробку ее следует размещать сбоку с кабельным вводом вниз либо сверху. При перекачивании среды с температурой ниже температуры окружающего воздуха дренажные отверстия статора должны быть направлены вертикально вниз.

Характеристики

Страна производства

РОССИЯ

Класс товара

Промышленные

Область применения

Вентиляция / Водоснабжение / Отопление / Теплоснабжение / Тёплый пол / Холодоснабжение

Ширина, мм

242 мм

Высота, мм

329 мм

Диаметр, (мм, дюйм)

50 (2)

Количество в упаковке

1шт

Гарантия

1 год

Цвет

Черные

Артикул

015P1026

Длина (отрезок, бухта), м

280

Перекачиваемая жидкость

Горячая вода / Чистая вода

Электрическое подключение, В

380 (трёхфазные)

Максимальная мощность, Вт

1300

Материал рабочего колеса, винта, поршня насосов

Композитные

Материал корпуса насоса

Чугунные

Расположение оси вращения

Вертикальные

Объём одной штуки, м³

0.03892

Вес (кг)

24.6

Длина (мм)

393

Ширина (мм)

338

Высота (мм)

293
