Главная \ Запорно - регулирующая арматура \ Сопутствующие товары для запорной арматуры \ Запчасть для EV220W: Катушка электромагнитная AS, напряжение питания

-40%

Запчасть для EV220W: Катушка электромагнитная AS, напряжение питания

АРТ: 042N7601

-40%

Запчасть для EV220W: Катушка электромагнитная AS, напряжение питания

АРТ: 042N7601

Краткие характеристики

Все характеристики

Страна производства

РОССИЯ

Количество в упаковке

1шт

Артикул

042N7601

Длина (отрезок, бухта), м

Товар не поставляется

Описание
Характеристики
Документация

Описание

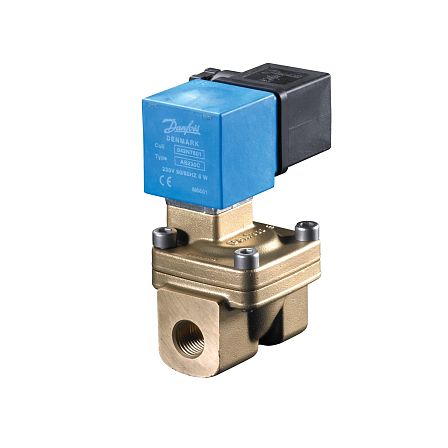

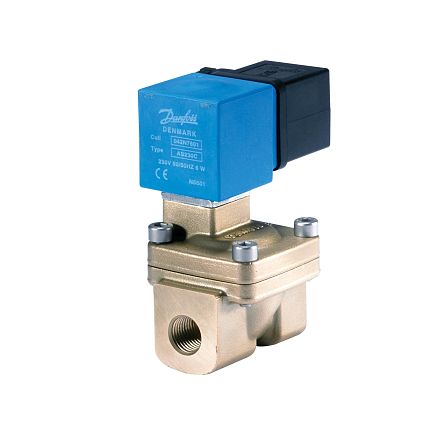

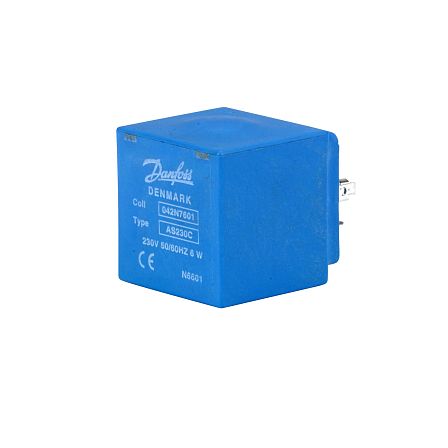

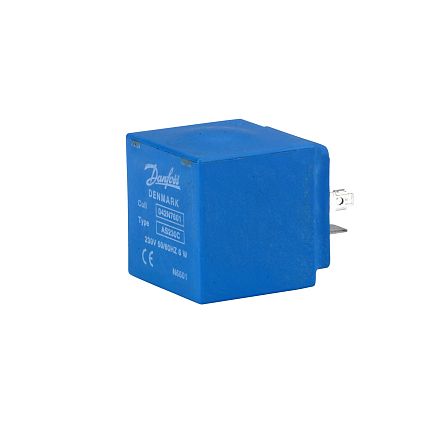

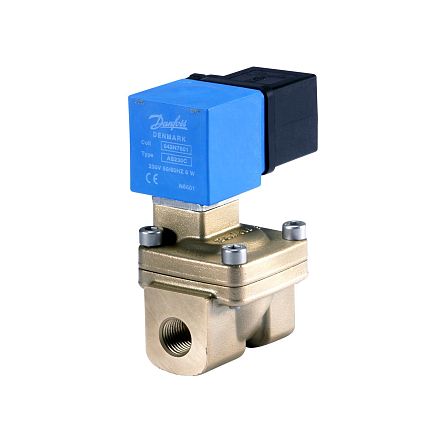

Запчасть для электромагнитных клапанов EV220W — катушка AS230CS, артикул 042N7601. Предназначена для управления соленоидным клапаном при питании переменным током 220–230 В, 50/60 Гц; номинальная мощность составляет 8 Вт.

Назначение

Катушка типа AS применяется как электромагнитный привод клапана: при подаче напряжения создаёт магнитное поле, перемещающее сердечник и обеспечивающее открытие или закрытие клапана. Исполнение рассчитано на установку на клапаны серии EV220W с креплением Clip-on.

Электрические параметры

Артикул: 042N7601.
Тип и модификация: AS230CS.
Напряжение питания: 220–230 В AC.
Частота сети: 50/60 Гц.
Допуск напряжения при 50 Гц: от −10 % до +6 %.
Рабочий диапазон напряжения при 60 Гц: 208–240 В, допуск ±6 %.
Потребляемая мощность: 8 Вт при 50 Гц; 7 Вт при 60 Гц.
Полная потребляемая мощность при включении: 16 ВА при 50 Гц; 14 ВА при 60 Гц.
Режим работы: непрерывный.

Подключение и защита

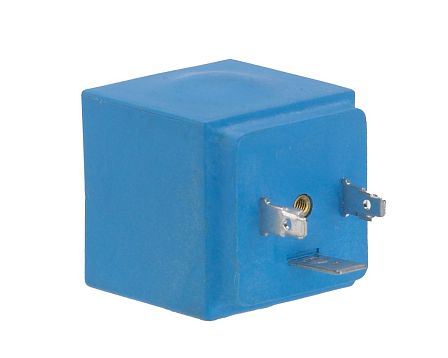

Подключение выполняется через клеммную коробку с кабельным вводом Pg 13.5. Катушка имеет три вывода: два для подключения питающей сети и один средний вывод для защитного заземления. Степень защиты с установленной клеммной коробкой — IP65; без клеммной коробки — IP00.

Конструкция и монтаж

Обмотка выполнена из изолированного проводника на диэлектрическом каркасе и залита в защитный корпус. Установка производится защёлкиванием на гильзе сердечника клапана до фиксирующего щелчка; перед монтажом устанавливается кольцевая прокладка. Запрещается подавать питание на катушку, не установленную на клапан, а также применять её при несоответствии напряжения или частоты сети.

Эксплуатационные данные

Класс изоляции: H по IEC 85.
Максимальная температура окружающей среды: до +80 °C.
Длина L: 48 мм.
Масса: 0,11 кг.
Рекомендуемая ориентация клапана при загрязнённой среде: катушкой вверх.

Комплект поставки

В комплект входят электромагнитная катушка, упаковочная коробка и инструкция. Паспорт и руководство по эксплуатации предоставляются в электронной форме.

Характеристики

Страна производства

РОССИЯ

Количество в упаковке

1шт

Артикул

042N7601

Длина (отрезок, бухта), м

Объём одной штуки, м³

0.00007

Вес (кг)

0.12
