Главная \ Измерительное оборудование (КИПиА) \ Измерение давления \ Реле давления \ Реле давления KPS 37, 6-18 бар, 0,85-2,5 бар, G1/4

-40%

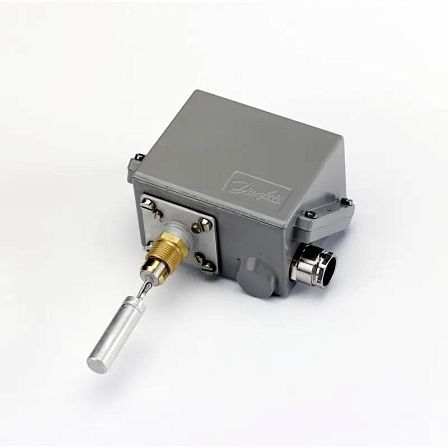

Реле давления KPS 37, 6-18 бар, 0,85-2,5 бар, G1/4

АРТ: 060-310666

-40%

Реле давления KPS 37, 6-18 бар, 0,85-2,5 бар, G1/4

АРТ: 060-310666

Краткие характеристики

Все характеристики

Страна производства

РОССИЯ

Класс товара

Промышленные

Область применения

Водоснабжение

Диапазон настройки давления срабатывания для регулируемых ОТ...ДО, Бар

6-18 бар

Товар не поставляется

Описание
Характеристики
Документация

Описание

Реле давления Danfoss KPS 37 (код 060-310666) предназначено для контроля давления в диапазоне 6–18 бар. Устройство имеет регулируемый дифференциал 0,85–2,5 бар, автоматический возврат контактов, присоединение G 1/4 и степень защиты корпуса IP67.

Рабочие параметры
Диапазон настройки давления составляет от 6 до 18 бар. Регулируемый механический дифференциал — от 0,85 до 2,5 бар; он определяет разницу между давлением переключения и возврата контактов. Допустимое постоянное рабочее давление — до 22 бар, максимальное испытательное давление — 27 бар.

Присоединение к системе
Реле оснащено внутренним резьбовым присоединением G 1/4 по ISO 228-1. Чувствительный элемент выполнен в виде сильфона из нержавеющей стали, штуцер давления изготовлен из латуни.

Электрические контакты
Используется однополюсный перекидной контакт SPDT с позолоченными серебряными контактами. Допустимая нагрузка: до 10 А при 440 В AC-1, до 6 А при 440 В AC-3, до 4 А при 440 В AC-15. Для цепей постоянного тока предусмотрена нагрузка до 12 Вт при 220 В DC-13.

Подключение кабеля
Электрическое подключение выполняется через резьбовый кабельный ввод Pg 13,5 с металлическим сальником. Ввод рассчитан на кабель диаметром 5–14 мм. Допускается подключение гибких проводников с наконечниками сечением 0,5–1,5 мм², гибких без наконечников — 0,7–2,5 мм², одножильных или многожильных — 0,75–2,5 мм².

Корпус и условия эксплуатации
Корпус имеет степень защиты IP67 по EN 60529, включая защиту от сильных струй воды IPX6. Диапазон температуры окружающей среды — от −40 до +70 °C; температура контролируемой среды — от −40 до +100 °C, для воды и морской воды — не более +80 °C. Корпус изготовлен из литого алюминиевого сплава с эмалевым покрытием.

Конструктивные особенности
Реле имеет автоматический возврат, настройку уставки давления и дифференциала регулировочными шпинделями. Точность шкалы для KPS 37 составляет ±1,0 бар; среднее отклонение точки срабатывания после 400 000 циклов — ±0,4 бар. Устройство устойчиво к вибрации в диапазоне 2–30 Гц с амплитудой 1,1 мм и 30–300 Гц при ускорении до 4 g.

Основные характеристики

Модель: Danfoss KPS 37.
Код изделия: 060-310666.
Диапазон настройки: 6–18 бар.
Регулируемый дифференциал: 0,85–2,5 бар.
Максимальное рабочее давление: 22 бар.
Максимальное испытательное давление: 27 бар.
Присоединение давления: внутренняя резьба G 1/4.
Тип контакта: SPDT, перекидной.
Возврат: автоматический.
Степень защиты: IP67.
Масса нетто: 0,951 кг.
