Главная \ Измерительное оборудование (КИПиА) \ Измерение давления \ Реле давления \ Реле давления MBC 5100, диапазон -0,2-4 бар,уставка 1,7 бар, G1/4,с

-40%

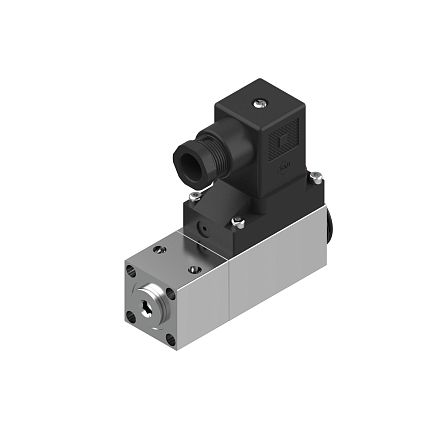

Реле давления MBC 5100, диапазон -0,2-4 бар,уставка 1,7 бар, G1/4,с

АРТ: 061B013066

-40%

Реле давления MBC 5100, диапазон -0,2-4 бар,уставка 1,7 бар, G1/4,с

АРТ: 061B013066

Краткие характеристики

Все характеристики

Страна производства

РОССИЯ

Класс товара

Промышленные

Количество в упаковке

1шт

Гарантия

Без гарантии

Товар не поставляется

Описание
Характеристики
Документация

Описание

Реле давления Danfoss MBC 5100 с диапазоном регулирования от −0,2 до 4 бар и уставкой 1,7 бар предназначено для контроля давления в промышленных и судовых системах. Исполнение оснащено присоединением G 1/4 с фланцем, переключающим контактом SPDT и электрическим разъёмом DIN 43650 A с кабельным вводом Pg 11.

Назначение и принцип работы
Устройство контролирует давление рабочей среды и переключает электрические контакты при достижении заданной уставки. Реле применяется в цепях сигнализации, отключения, управления и диагностики оборудования: насосов, компрессоров, фильтров, редукторов и других систем.

Диапазон и уставка
Диапазон настройки давления составляет от −0,2 до 4 бар. Уставка данного исполнения — 1,7 бар. В конструкции используется сильфонный чувствительный элемент для низкого давления.

Дифференциал и рабочее давление
Реле имеет фиксированный дифференциал. Для диапазона −0,2…4 бар значение дифференциала составляет до 0,30 бар в нижней части диапазона и до 0,45 бар в верхней части диапазона. Допустимое рабочее давление — 15 бар, минимальное давление разрушения — 30 бар.

Присоединение к системе
Присоединение по давлению — внутренняя резьба G 1/4 по ISO 228-1. Исполнение предусматривает фланцевое соединение для установки на совместимые тестовые клапаны серии MBV 5000.

Электрические характеристики
Контактная группа — однополюсный переключающий контакт SPDT с выводами нормально замкнутого и нормально разомкнутого состояния. Номинальная нагрузка контактов:

AC-15: 0,5 А при 250 В;
DC-13: 12 Вт при 125 В.

Подключение и защита
Электрическое подключение выполнено через штекерный разъём DIN 43650 A / EN 175301-803-A с кабельным вводом Pg 11. Степень защиты корпуса — IP65 по EN 60529.

Условия эксплуатации
Рабочая температура для сильфонной версии составляет от −40 до +85 °C. Допустимая частота переключений — до 10 циклов в минуту. Реле рассчитано на вибрационные нагрузки до 20 g в диапазоне частот 25…2000 Гц.

Материалы и исполнение
Корпус изготовлен из анодированного алюминиевого сплава AlMgSi1 / AW-6082T6. Сильфон выполнен из нержавеющей стали 1.4306, уплотнительное кольцо — из NBR. Контактная система изготовлена из серебра. Масса изделия — около 0,25 кг.
