Главная \ Запорно - регулирующая арматура \ Регулирующая арматура \ Краны регулирующие \ Клапан запорно-регулирующий JIP BaBv - WW Ду80 Ру25 065N9507
-40%

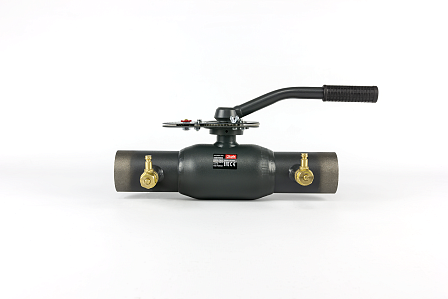

Клапан запорно-регулирующий JIP BaBv - WW Ду80 Ру25 065N9507
АРТ: 065N9507
-40%

Клапан запорно-регулирующий JIP BaBv - WW Ду80 Ру25 065N9507

АРТ: 065N9507
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Отопление
Высота, мм
164 мм
Ридан Ридан Бренд Ридан

Товар не поставляется

Описание

Клапан запорно-регулирующий JiP BaBV WW Ду80 Ру25 предназначен для перекрытия и настройки расхода подготовленной воды в трубопроводах систем теплоснабжения. Изделие имеет сварное присоединение, номинальный диаметр DN 80, номинальное давление PN 25 и измерительные ниппели для контроля перепада давления.

Назначение и принцип работы

Клапан применяется при монтажной наладке инженерных трубопроводных систем для обеспечения расчётного потокораспределения. Конструкция объединяет функции запорного шарового крана и ручного балансировочного клапана.

Открытие и закрытие выполняется рукояткой: при положении рукоятки поперёк корпуса проход перекрыт, при положении вдоль корпуса — открыт. Настройка требуемой пропускной способности выполняется маховиком со шкалой, который изменяет положение регулировочного штока.

Присоединение и основные параметры

  • Тип: клапан запорно-регулирующий JiP BaBV WW.
  • Номинальный диаметр: Ду80.
  • Номинальное давление: Ру25, или 25 бар.
  • Присоединение к трубопроводу: патрубки под приварку.
  • Пропускная способность Kvs: 135 м³/ч.
  • Рекомендуемый перепад давления на клапане: не более 1 бар.
  • Температура рабочей среды: от +2 до +150 °C.
  • Рабочая среда: вода, подготовленная для систем теплоснабжения.
  • Допустимый показатель pH рабочей среды: от 7 до 10.
  • Герметичность затвора: класс А по ГОСТ 9544-2005.

Измерение и настройка расхода

Клапан оснащён измерительными ниппелями. Через них выполняют измерение перепада давления и определение расхода теплоносителя на клапане с применением измерительного прибора. Настроечный маховик позволяет ограничить проходное сечение и зафиксировать требуемую настройку расхода.

Материалы основных деталей

  • Корпус: сталь St. 37.0.
  • Шток: латунь.
  • Запорный шар: нержавеющая сталь.
  • Уплотнение шара: PTFE, армированный углеволокном.
  • Сальниковое уплотнение: EPDM.

Габаритные размеры для Ду80

  • Наружный диаметр патрубка под приварку A: 114 мм.
  • Диаметр прохода D: 50 мм.
  • Строительная длина L: 270 мм.
  • Высота H: 164 мм.
  • Высота с рукояткой Hh: 174 мм.
  • Размер E: 167 мм.
  • Размер F: 63 мм.
  • Размер C: 73 мм.
  • Длина рукоятки O: 300 мм.

Конструктивные особенности

Конструкция основана на шаровом кране с внутренним регулировочным штоком. Корпус выполнен из стали, а соединение с трубопроводом осуществляется сваркой. Клапан рассчитан на выполнение запорной функции и ручное регулирование расхода в одном трубопроводном участке.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Отопление
Высота, мм
164 мм
Материал
Стальные
Диаметр, (мм, дюйм)
80 (3)
Давление, бар
25
Присоединение
Приварные
Количество в упаковке
1шт
Гарантия
1 год
Цвет
Без цвета
Артикул
065N9507
Длина (отрезок, бухта), м
270
Объём одной штуки, м³
0.00394
Вес (кг)
6.2
Длина (мм)
270
Ширина (мм)
88
Высота (мм)
164
Дата доставки в ваш город
Документация
065N9507G_Паспорт.pdf
94.24Кб
