Главная \ Запорно - регулирующая арматура \ Сопутствующие товары для запорной арматуры \ Червячный редуктор для затвора Ридан DN250-400
-30%

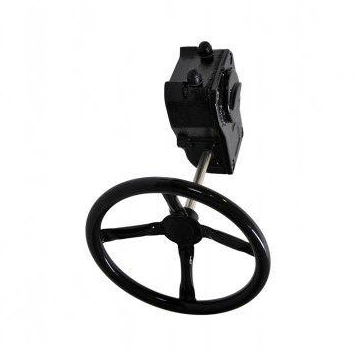

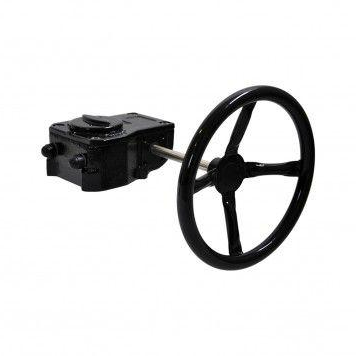

Червячный редуктор для затвора Ридан DN250-400
АРТ: 082X4475R
-30%

Червячный редуктор для затвора Ридан DN250-400

АРТ: 082X4475R
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Отопление
Количество в упаковке
1шт
Ридан Ридан Бренд Ридан
  • Описание
  • Характеристики
  • Документация
Описание
Червячный редуктор для затвора Ридан DN250-400 (артикул 082X4475R) представляет собой механическое устройство, предназначенное для комплектации дисковых поворотных затворов с целью обеспечения ручного управления запорным органом. Данный узел выполняет функцию преобразования вращательного движения маховика в крутящий момент, необходимый для позиционирования запорного диска трубопроводной арматуры. Привод спроектирован для работы с затворами больших номинальных диаметров — 250, 300, 350 и 400 мм, где прямое ручное управление через рукоятку невозможно ввиду значительных усилий, требуемых для преодоления сопротивления среды и трения в уплотнительных элементах.Конструктивная схема устройства базируется на одноступенчатой червячной передаче. В состав механизма входит стальной червячный вал и зубчатый сектор (колесо), изготовленный из износостойкого материала (чугуна или бронзового сплава). Корпус редукторного узла выполнен из высокопрочного литого чугуна, что гарантирует стабильность геометрических параметров при воздействии статических и динамических нагрузок. Внутренняя полость привода заполнена специализированной консистентной смазкой, сохраняющей свои свойства в течение всего периода эксплуатации изделия без необходимости регулярного пополнения.

Основные технические параметры и спецификации:
  • Диапазон номинальных диаметров (DN): 250 мм, 300 мм, 350 мм, 400 мм.
  • Тип передачи: червячная, одноступенчатая.
  • Угол поворота выходного вала: 90 градусов (стандарт для четвертьоборотных затворов).
  • Класс защиты корпуса от внешних факторов: IP65 (полная пыленепроницаемость и защита от струй воды).
  • Интерфейс присоединения к арматуре: фланец по стандарту ISO 5211.
  • Материал корпуса: чугун высокопрочный.
  • Наличие индикации: визуальный указатель положения «Открыто/Закрыто» на верхней крышке корпуса.
Механический привод артикула 082X4475R обладает свойством самоторможения (необратимости передачи). Это означает, что положение запорного диска затвора фиксируется автоматически при прекращении вращения маховика. Давление рабочей среды на диск не может привести к самопроизвольному вращению червячной пары, что исключает несанкционированное открытие или закрытие арматуры. Редуктор оснащен регулируемыми концевыми упорами (стопорными болтами), которые позволяют производить точную юстировку крайних положений диска в пределах +/- 5 градусов для достижения полной герметичности затвора в закрытом состоянии.

Установка червячного редуктора производится непосредственно на верхний шток затвора. Передача крутящего момента осуществляется через шлицевое или шпоночное соединение (в зависимости от модификации вала затвора). Присоединительный фланец редуктора соответствует международному стандарту ISO 5211, что обеспечивает унификацию и совместимость с различными сериями поворотных затворов марки Ридан и аналогичных устройств других производителей при совпадении типоразмера фланца и параметров штока.

Функциональные и эксплуатационные характеристики:
  • Снижение физической нагрузки: передаточное число редуктора рассчитано таким образом, чтобы обеспечить плавное маневрирование затвором DN400 при номинальном рабочем давлении (PN10/16) с приложением минимального усилия на штурвал.
  • Защита механизмов: закрытый герметичный корпус предотвращает попадание абразивных частиц, влаги и агрессивных паров на трущиеся детали червячной пары.
  • Визуальный контроль: индикаторная стрелка, связанная с выходным валом, позволяет оператору точно определить текущее положение запорного элемента в диапазоне 0–90°.
  • Устойчивость к внешней среде: внешнее лакокрасочное покрытие (порошковая окраска или эпоксидное покрытие) защищает чугунный корпус от атмосферной коррозии.
  • Надежность узла: запас прочности червячного зацепления позволяет выдерживать пиковые нагрузки, возникающие при открытии затворов после длительного простоя.
Изделие артикула 082X4475R поставляется в комплекте с маховиком (штурвалом) или адаптировано под его установку. Применение данного редуктора является обязательным техническим требованием при проектировании инженерных систем с диаметрами трубопроводов свыше 200 мм для обеспечения регламентной безопасности эксплуатации. Узел не требует специального обслуживания, кроме периодического осмотра целостности корпуса и контроля затяжки крепежных болтов. Специфика конструкции обеспечивает длительный ресурс работы (не менее 10 000 циклов срабатывания) при соблюдении температурных и нагрузочных режимов. Редуктор пригоден для эксплуатации как внутри помещений (котельные, насосные станции, ИТП), так и в наружных установках под навесом. При установке в колодцах следует учитывать класс защиты IP65 и обеспечивать отсутствие постоянного затопления привода. Спецификация DN250-400 указывает на универсальность посадочных мест для данного диапазона типоразмеров при условии соответствия крутящих моментов затворов возможностям редуктора.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Отопление
Количество в упаковке
1шт
Гарантия
1 год эксплуатации и хранения с даты продажи
Цвет
Черные
Артикул
082X4475R
Объём одной штуки, м³
0.06003
Вес (кг)
32.8
Длина (мм)
405
Ширина (мм)
385
Высота (мм)
385
Дата доставки в ваш город
17.04.2026
Документация
Информационное письмо О замене кодов дисковых затворов Ридан ЗДМ.pdf
419.52Кб
Информационное письмо об отсутствии паспортов на комплектующие и составные части Ридан.pdf
71.03Кб
Руководство по эксплуатации на затвор 082X4435R и запчасть 082X4475R.pdf
970.86Кб
